Фільтр-маслоуловлювач GeoFilter Oil 100

Промисловий фільтр - масловіддільник GeoFilter Oil

Фільтр-сепаратор GeoFilter Oil — ефективно видаляє масляний туман з процесів механічної обробки, захищаючи центральні трубопровідні системи від випадання масляного осаду і утворення конденсату.

GeoFilter Oil доступний у двох розмірах

• ø100 - для звичайних токарних верстатів, фрезерних верстатів і шліфувальних машин
• ø160 для високопродуктивних обробних центрів з ЧПУ і токарних верстатів.

Площа фільтра розміру ø100 становить 0,13 м², а розміру ø160 — 0,19 м², що забезпечує оптимальну ефективність для різних конфігурацій.

• Рекомендована швидкість потоку [Air flow] 1.950 -4.000 м³/год
• Диференціальна втрата тиску: 1.000 Pa
• Температура: від -10 °C до +65 °C
• Клас корозійної стійкості: III
• Клас герметичності: клас C

ЗАСТОСУВАННЯ:

GeoFilter Oil — це ефективне рішення, призначене для видалення масляного туману, що утворюється в процесі механічної обробки, що забезпечує більш чисті та безпечні робочі місця. Воно ідеально підходить для запобігання конденсації в центральних повітропроводах, яка може призвести до дорогого технічного обслуговування та експлуатаційних проблем. Ця система фільтрів необхідна для майстерень, в яких використовується як звичайне, так і ЧПУ-обладнання.

Розроблений як для звичайних, так і для верстатів з ЧПУ, він поставляється в двох розмірах: ø100 і ø160, що дозволяє використовувати його в різних сферах застосування. Завдяки знімному фільтру і крану для зливу масла фільтр-сепаратор забезпечує простоту обслуговування і повертає уловлене масло в верстат, сприяючи екологічності та чистоті.

• Ефективне видалення масляного туману з процесів механічної обробки.
• Запобігання конденсації в центральних трубопровідних системах.
• Два варіанти розміру (ø100 і ø160) для різних типів верстатів.
• Сумісність із звичайними верстатами та верстатами з ЧПУ.
• Просте обслуговування завдяки знімному фільтрувальному килимку з нержавіючої сталі.
• Вбудований кран для зливу масла для повернення масла в машину.
• Міцна конструкція з порошковим покриттям для тривалого використання.

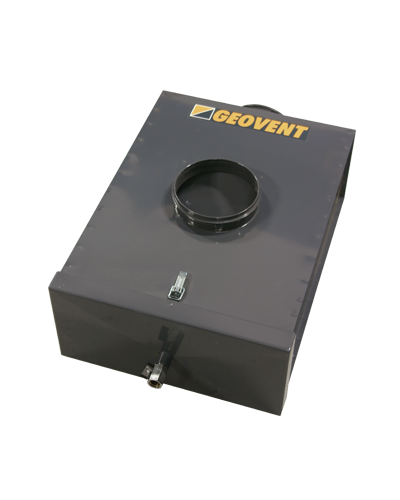

Корпус фільтра GeoFilter Oil виготовлений зі сталі з порошковим покриттям і розрахований на експлуатацію в промислових умовах. Знімний фільтруючий картридж, виготовлений з нержавіючої сталі, забезпечує швидке і просте обслуговування. Знімне дно оснащене вбудованим краном, що дозволяє легко збирати і повертати відокремлене масло в обробний верстат, зводячи до мінімуму відходи і сприяючи сталому розвитку.

Для оптимальної продуктивності рекомендується використовувати GeoFilter Oil з масловіддільником на кожному окремому верстаті. Крім того, для поліпшення уловлювання масляного туману можна інтегрувати фільтр з витяжним кронштейном MINI або ASA.

GeoFilter Oil поєднує в собі ефективність, довговічність і зручність у використанні, що робить його незамінним інструментом для забезпечення більш чистого повітря, скорочення часу простою і підвищення продуктивності обладнання в будь-якому середовищі обробки.

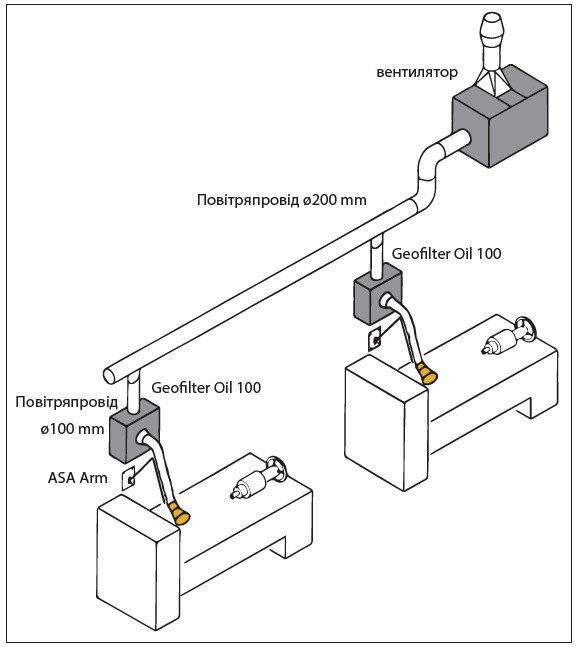

Приклад встановлення

Рекомендується використовувати маслоуловлювач на кожному верстаті. У поєднанні з масляним фільтром можна використовувати Mini- або ASA-кронштейн, як показано на малюнку нижче.

Масляний фільтр, який являє собою знімний нержавіючий фільтрувальний екран, можна вийняти через з'ємну нижню частину.

Нижня частина оснащена краном для зливу відокремленого масла, яке таким чином може бути повернуто в машину. Масляний сепаратор виготовлений з порошкового лакованого металу.

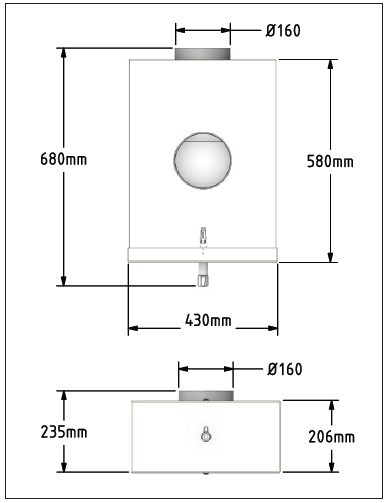

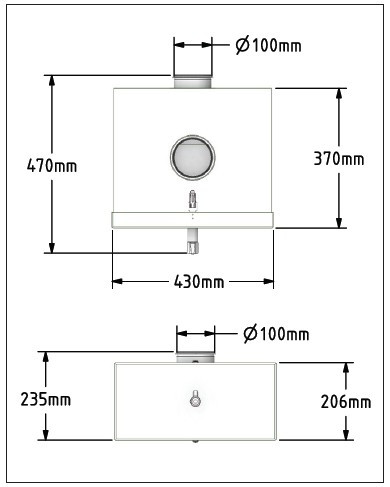

ГАБАРИТНІ РОЗМІРИ

Item	Modell	Outlet [mm]	Height [mm]	Width [mm]	Depth [mm]	Weight  [kg]	Max m3/h	S фільтра [m²]
15-020	Geofilter Oil 100	ø 100 np	400	400	200	7	520	0.13
15-220	Geofilter Oil 160	ø 100 np	600	400	200	9.2	620	0.16
