Клапан перекидний Seal Tite Diverter
- В наявності
- Оптом і в роздріб
- Код: 78_ZXX_Quantum Series
від 42 790 ₴
Показати оптові ціни- +380 (67) 751-62-02технічний відділ

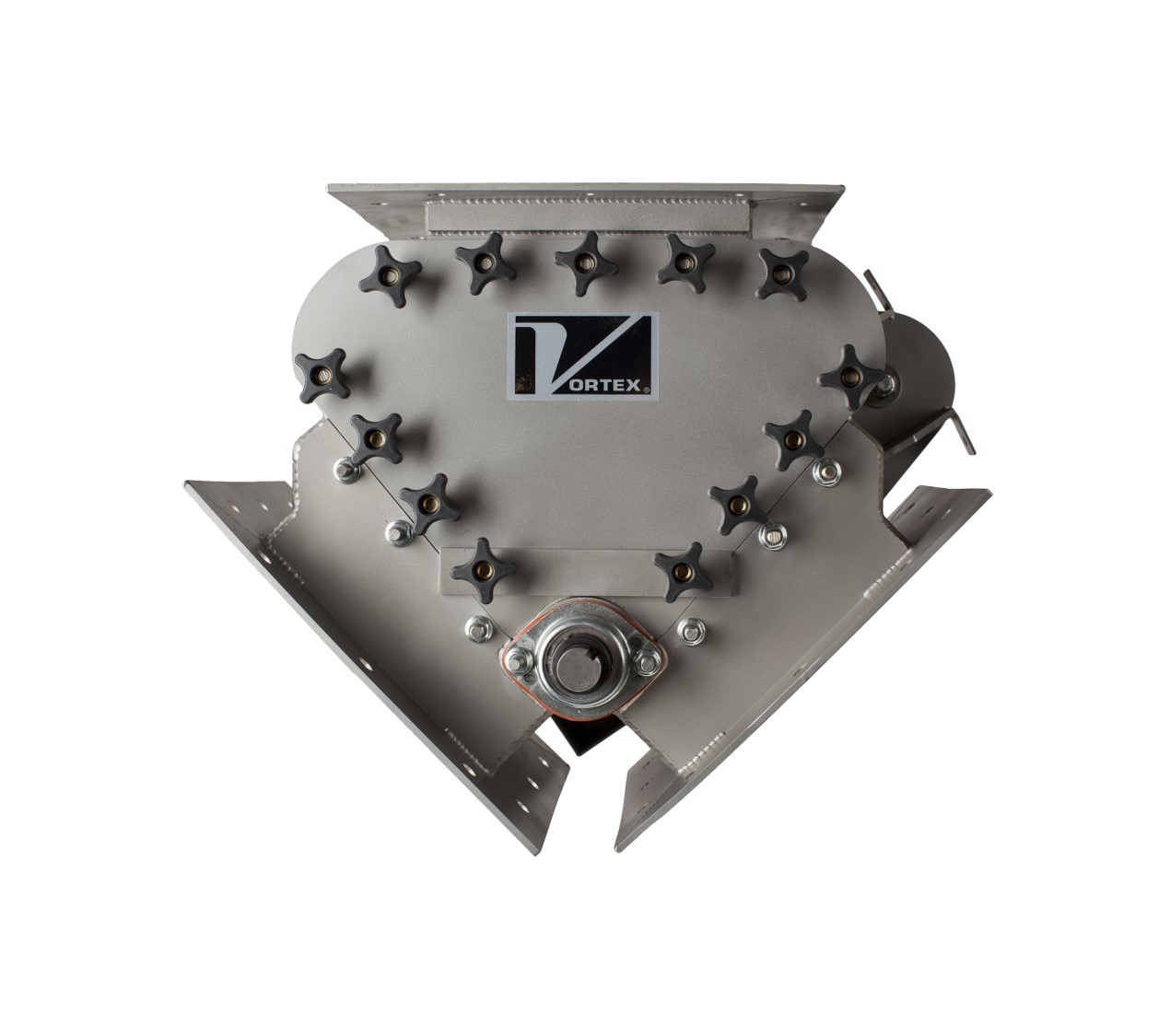

Розподільник гравітаційного потоку Vortex® Seal Tite Diverter™
пропонує безліч унікальних функцій та значних переваг у порівнянні з альтернативними перемикачами потоку сипучих матеріалів інших виробників. див. нижче розділ СИЛА ПОРІВНЯННЯ.
ЗАСТОСУВАННЯ: технологічні процеси з гравітаційним потоком, коли сухі сипучі матеріали необхідно відводити від одного джерела за двома або трьома напрямками.
У стандартній комплектації клапан розподілу потоку Seal Tite доступний у 2-ходовій або 3-ходовій конструкції з симетричним або асиметричним виходом, з великим оглядовим люком для зручного огляду, очищення та обслуговування перекидного клапана. Таким чином, можна легко замінити ущільнення без демонтажу перекидного клапана з виробничої лінії, що забезпечує високу ефективність виробничого процесу.
Ключова особливість
- Утоплення леза клапана для захисту леза клапана та ущільнень від абразивного впливу
- Знімна панель доступу для оперативного огляду та обслуговування
- Компенсуючі знос ущільнення валу з динамічним навантаженням захищають вал (и) леза клапана від зносу і запобігають витоку матеріалу в протилежний жолоб (а)
- Легка конструкція для простої установки
- Виготовлений зі спеціальних металів і полімерів для забезпечення довговічності залежно від умов експлуатації
- Вільні жолоби для безперешкодного руху матеріалу
- Відсутність точок защемлення або відкритих рухомих точок в цілях безпеки
- Відсутність внутрішніх порожнин для запобігання заклинювання, заклинювання і псування
- Різні варіанти приєднувального фланця і випускного жолоба для узгодження з вже наявними посадковими місцями
СИЛА ПОРІВНЯННЯ
Перекидний клапан Vortex Seal Tite в порівнянні з альтернативами
• Багато альтернативні перемикачі потоку мають герметичні корпуси, що обмежує доступ всередину. Для проведення огляду та / або технічного обслуговування дивертор повинен бути вилучений з технологічної лінії, щоб можна було отримати доступ до його внутрішніх механізмів. Це може призвести до дорогих і значних простоїв виробництва. Щоб забезпечити можливість перевірки та / або технічного обслуговування на лінії, Vortex® Seal Tite Diverter ™ розроблений зі знімною панеллю доступу, яку можна зняти за допомогою простих інструментів. Ця функція особливо корисна в санітарних застосуваннях, де для належної санітарії потрібен постійний доступ усередину або в абразивних середовищах, де потрібен доступ зсередини для обслуговування зношуваних деталей. Знімна панель доступу значно скорочує час простою внаслідок прискорення процесу обслуговування.
• Багато альтернативних клапанів перемикання потоку спроєктований таким чином, що передній край лопаті (леза) постійно піддається впливу потоку матеріалу, викликаючи зношування й стирання лопаті (леза) і ущільнення (їй). Якщо знос значний, це може призвести до витоку матеріалу в протилежний жолоб в додаток до частого технічного обслуговування зношуваних деталей. Щоб розв'язувати ці проблеми, Seal Tite Diverter розроблений з поглибленнями, так що передній край леза (лопатей) захищено від потоку матеріалу.
• Багато альтернативних клапанів розподілу потоку мають тонкі еластомірні ущільнення, приклеєні по периметру леза. З часом тонкі ущільнення руйнуються або відриваються від леза і дозволяють матеріалу просочуватися в протилежний жолоб. Seal Tite Diverter розв'язав цю проблему, використовуючи ущільнення леза, виготовлений з цілісного листа міцної гуми. Замість того щоб наклеювати тонкі ущільнювальні смуги по периметру леза, міцний герметувальний лист стискається між двома металевими пластинами, які утворюють лезо заслінки. Така конструкція гарантує, що ущільнення леза не відірвуться під час експлуатації та забезпечать надійне ущільнення матеріалів / пиленепроникне ущільнення з плином часу.
• Багато альтернативних розподільників перемикання потоку не мають ущільнень під валом (валами) леза. Це створює значний отвір для міграції матеріалу в протилежний жолоб (а). Це може сприяти перехресному забрудненню та псуванню під валом (валами) ножа, особливо у разі швидкопсувних продуктів. Крім того, без ущільнень вала леза вал леза піддається стиранню з допомогою матеріалу, що призводить до частого технічного обслуговування зношуваних деталей. Seal Tite Diverter розв'язує ці проблеми шляхом використання ущільнень вала леза з твердого полімеру з «динамічним навантаженням». Твердий полімер забезпечує велику зносостійкість і більш тривалий термін служби, ніж альтернативні ущільнювальні матеріали. Ущільнення (я) з твердого полімеру «навантажений» зі стислою гумовою підкладкою, щоб гарантувати, що навіть коли полімер відчуває фрикційний знос від багатьох впливів з плином часу, гумові ущільнення постійно підштовхують полімерне (і) ущільнення (я) вгору до валу (валів) леза. Ущільнення (я) також захищене від потоку матеріалу, щоб захистити його від стирання. Ця конструкція забезпечує надійне пиленепроникне ущільнення дивертора з нечастим технічним обслуговуванням.
• Багато альтернативні перемикачі потоку мають незамінні деталі, що контактують з матеріалом. Після значного зносу первинної деталі, яка контактує з матеріалом, необхідно замінити весь дивертор. Щоб розв'язувати цю проблему рентабельності, Seal Tite Diverter розроблений з замінними деталями, що контактують з вивантажуванням матеріалу, доступ до яких можна отримати прямо на лінії. Сюди, серед іншого, входять привід, заслінка та ущільнення леза, а також ущільнення валу леза. Якщо технічне обслуговування та експлуатація виробляються відповідно до рекомендацій, вони повинні бути єдиними деталями перемикача, що зношуються. У деяких випадках це дозволяло Seal Tite Diverter залишатися в експлуатації протягом багатьох років, а іноді навіть десятиліть.
|
МОДИФІКАЦІЇ |
S |
Контакт з матеріалом - нержавіюча сталь 316L. |
HT3 |
Внесені зміни, що дозволяють працювати в безперервному режимі при 121° C до 149° C в переривистому режимі. |
HT4 |
Внесені зміни, що дозволяють використовувати безперервну роботу при температурі від 204°C до 232°C з перервами. |
CIP |
Спеціальна панель доступу, для забезпечення більш швидкого доступу до внутрішньої частини клапана для огляду, очищення або санітарної обробки. |
RT |
Круглі переходи з отворами під болти SVC встановлюються на вхід і два виходи клапана. |
RTP |
Круглі переходи з отворами під болти ANSI встановлюються на впускний та два випускних отворах клапана. |
45/30 |
Кут зсуву випускних отворів (45 або 30) градусів |
KS |
Криптонове ущільнення леза для більш абразивних матеріалів |
|
* Додаткові модифікації доступні в залежності від програми. |
Основні | |
---|---|
Виробник | Vortex |
Країна виробник | США |
Робоче середовище | Повітря, Газоподібне середовище, Неагресивна середа, Агресивне середовище |
Тип приєднання | Фланцеве |
Привід | Електричний |
Ручний привід | Ручка важіль |
Гарантійний термін | 12 міс |
Технічні характеристики | |
Сполучний фланець [DN] | Стандартний фланець, ANSI #125/150, DIN PN10 |
Оброблювані матеріали | Порошки, пелети та гранули, від неабразивних до помірно абразивних |
Стандартні розміри [прохід] [mm] | 100 - 760, *Також доступні нестандартні розміри |
Вхід & Вихід | Квадратні або прямокутні розміри, Круглий перехід |
Привід/активатор | [Air cylinder] Пневматичний циліндр двосторонньої дії, [Electric 380 V/50hz] Електропривід, Рукоятка, Ланцюгове колесо |
Тип транспортування матеріалу | Гравітаційний потік |
Модель No | ZXX Seal Tite™ |
Вага [kg] | 20 – 575 (ZXX) |
Кут вихідного жолоба | 30° или 45° от оси, Зв' яжіться з нами для нестандартних кутів |
Температра материала [°C] | 80°C безперервний режим, 205°С модифікації за запитом |
Корпус / Рама | [RVS304 / RVS316L] нержавілий сталь, [CS] A36 вуглецьста сталь |
Контакт з матеріалом | [RVS304 / RVS316L] нержавіюча сталь, [CS] A36 вуглецева сталь |
Ущільнення леза | [Buna-N] нітрильний каучук, [Silicone Rubbe] -сіліконовий каучук, [EPDM] синтетичний каучук, Полиуретан |
Ущільнення валу | [PET], [PTFE] ПТФЕ з 25% склонаповненям |
Позиціювання | Магнітний герконовий датчик, Безконтактні та/або механічні перемикачі |
Відповідність | Зона 21 (зовнішня)/Зона 20 (внутрішня) ATEX директива ЕС 94/9/EC, FDA |
Габаритна висота [mm] | 385 x 385 – 1,640 x 1,370 |
