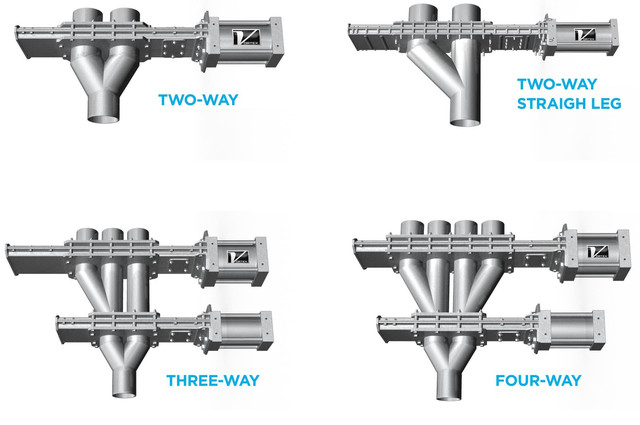

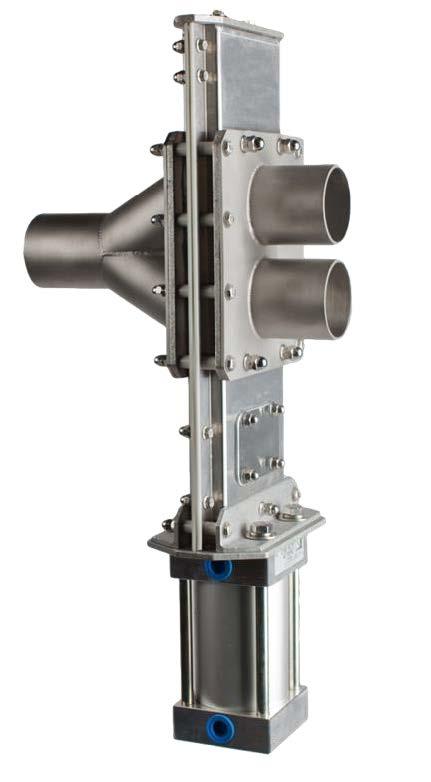

Перекидний клапан Wye Line Diverter

Технічна специфікація, модель № DRXX

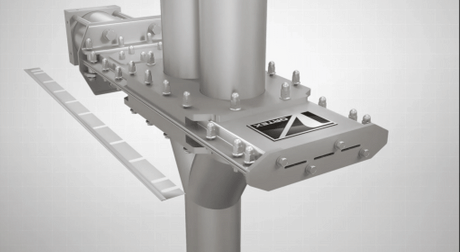

•   Багато альтернативних пневматичних перемикаючих клапанів потоку матеріалу використовують м'які гумові ущільнення, які перебувають під безпосереднім впливом потоку матеріалу. Ці ущільнення швидко стираються або розриваються в процесі експлуатації внаслідок абразивного зносу. Такі недоліки сприяють витоку повітря, матеріалів і пилу через клапан в атмосферу, на додаток до проблем приведення в дію і деяких інших проблем технічного обслуговування. Vortex® Wye Line Diverter™ усуває ці проблеми завдяки використанню ущільнень притискної пластини з твердого полімеру з "динамічним навантаженням". Твердий полімер забезпечує більшу зносостійкість і більш тривалий термін служби в порівнянні з альтернативними матеріалами ущільнень. Ущільнення з твердого полімеру "перебувають під навантаженням" зі стислою гумовою підкладкою, тому навіть коли полімер піддається фрикційному зносу внаслідок численних спрацьовувань, гумові ущільнення постійно притискають полімерні ущільнення до лопаті. Ущільнення також екрановані від потоку матеріалу, щоб захистити їх від абразивного зносу. Така конструкція забезпечує надійне ущільнення дивертора без необхідності частого технічного обслуговування.

• Плунжерні дивертори схильні до заїдання і заклинювання внаслідок скупчення матеріалу в зазорах між плунжером, що обертається, і корпусом дивертора. Конструкція ковзної лопаті дивертора Vortex Wye Line Diverter механічно самоочищається від матеріалу з поверхонь ущільнювачів під час кожного спрацьовування. Це запобігає накопиченню матеріалу, знижує знос ущільнень і забезпечує надійне закриття клапана.

•  Плунжерні перепускні клапани виготовляють здебільшого з громіздкого, важкого чавуну, що робить їх дорогими під час встановлення або демонтажу для технічного обслуговування. Перепускний клапан Vortex Wye Line Diverter має невелику вагу і вузький профіль, що робить його добре придатним для складних установок.

•  Для того, щоб змістити порти при використанні штекерного дивертора, внутрішню пробку необхідно повернути приблизно на 150°. Часто цей процес займає багато часу. Перед поворотом затвора необхідно тимчасово вимкнути нагнітальний вентилятор системи. В іншому разі під час обертання плунжера створюватиметься протитиск. За середнього часу спрацьовування 2 - 6 секунд Vortex® Wye Line Diverter™ може бути зміщений без вимкнення вентилятора системи та без створення протитиску.

• Багато альтернативних пневматичних перемикаючих клапанів для пневматичного транспортування мають лопаті й ущільнення, які безпосередньо піддаються впливу струменя потоку матеріалу, що призводить до зносу. Відкриті лопаті й ущільнення також впливають на тиск у лінії транспортування і потік матеріалу під час проходження через клапан, що може спричинити утворення засмічень, заторів у лінії та інші проблеми, пов'язані з технічним обслуговуванням. Для розв'язання цих проблем рухома лопать Vortex Wye Line Diverter має безперешкодний повнопрохідний отвір, що забезпечує підтримання тиску в конвеєрній лінії та безперешкодний рух матеріалу.

• Vortex Wye Line Diverter створює аеродинамічну спіраль підвищеного тиску, яка відхиляє матеріали від закритого отвору (отворів) і повертає їх назад у потік матеріалу. Крім того, під час кожного циклу продування Wye Line Diverter витісняє залишки матеріалів униз по потоку. Така конструкція запобігає перехресному потраплянню матеріалу в протилежний порт(и).

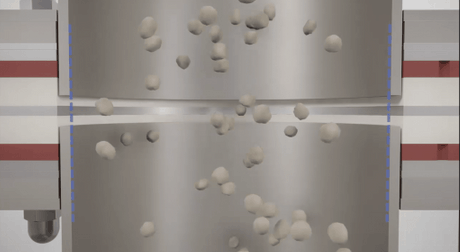

• Альтернативні перемикачі потоку в лінійних системах пневмотранспорту можуть дробити/зрізати фракцію матеріалу в результаті заїдання і подрібнення матеріалів в ущільненнях. Подрібнені матеріали спричиняють знос ущільнення, деградацію матеріалу і погіршення якості продукції. Зрізаний матеріал може також заклинювати лезо в ущільненнях, викликаючи заїдання і заклинювання дивертора. Щоб запобігти цим проблемам, "ножична" дія розподільника потоку Vortex Wye Line звужує потік матеріалу під час його переміщення між портами. При цьому збільшується термін служби ущільнень притискної пластини.
