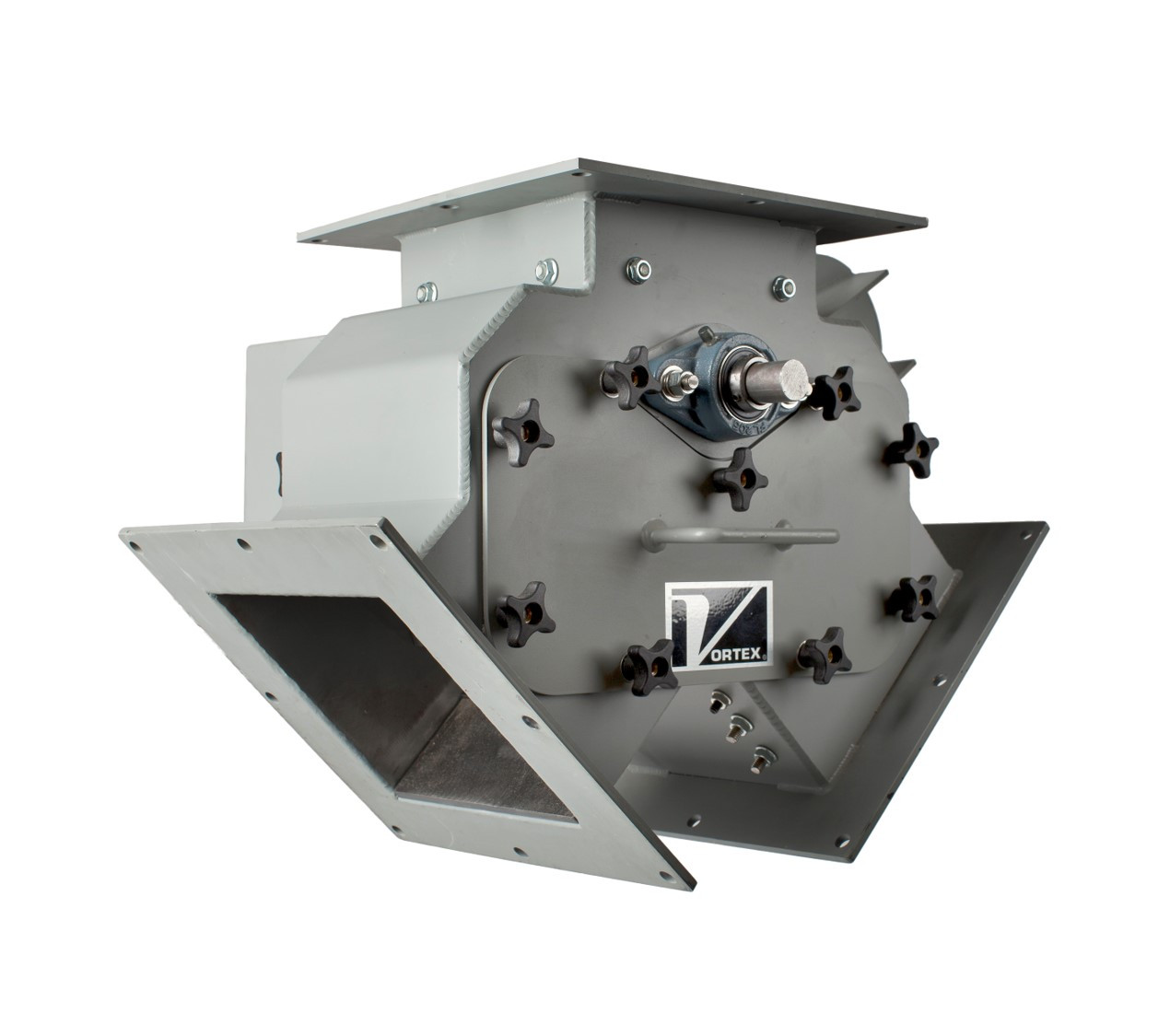

Перемикаючий клапан Aggregate Diverter
- В наявності
- Оптом і в роздріб
- Код: 73_Titan Series_Aggregate
від 50 670 ₴
Показати оптові ціни- +380 (99) 327-20-51технічний відділ
Розподільник потоку Aggregate Diverter ™ розроблений для задоволення жорстких вимог при роботі з абразивними матеріалами: пісок, гравій, цільне зерно і вугілля.
Основні галузі, що обслуговуються: сільське господарство, хімічна промисловість, корисні копалини, гірничодобувна промисловість, нафтохімія, пластмаси, текстильна промисловість.
ATEX зона 20 (внутрішня), ATEX зона 21 (зовнішня), FDA

Особливості конструкції:
- Додаткові змінні зносостійкі вкладиші;
- Ківш для важких умов експлуатації, стійкий до ударів і абразивного зносу;
- Знімна панель доступу для внутрішнього огляду, очищення та техобслуговування;
- Ущільнення ковша зменшують запилення всередині;
- Підходить для техобслуговування без демонтажу з лінії;
- Гравітаційний потік;
- Працює з неабразивными і абразивними матеріалами, такими як вугілля, гравій, пісок і цільне зерно
- Матеріал конструкції з вуглецевої сталі;
- Додаткові внутрішні мертві кишені матеріалу дозволяють використовувати ефект «самофутеровки», зменшуючи знос;
- Стандартні розміри: 6 "- 24 " | 150 мм - 600 мм | Зв'яжіться з нами для нестандартних розмірів;.



СИЛА ПОРІВНЯННЯ:

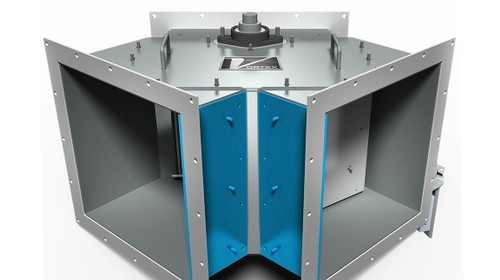

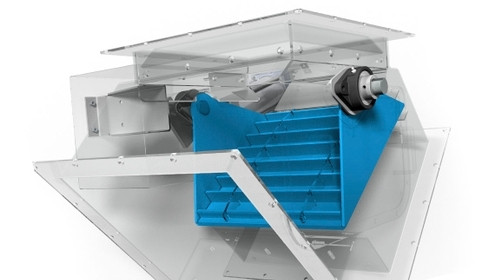

- Традиційні конструкції перекидних клапанів піддають ківш і внутрішні частини дивертора надмірного зносу. Перемикаючий клапан Aggregate дивертор™ включає два типи спеціальних вхідних отворів для обслуговування, щоб мінімізувати стирання ковша. Стійкі до стирання полімерні футеровки жолоба використовуються для мінімізації зносу жолоба

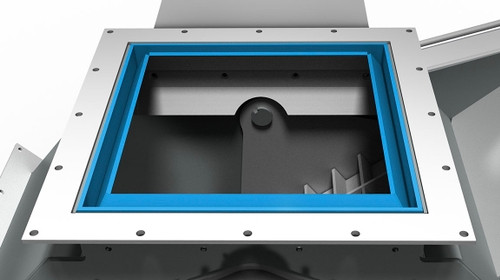

- Більшість розподільників потоку не забезпечують надійного ущільнення матеріалу через закритий жолоб. Зазори між ковшем і жолобом дозволяють протікати в «закритий» канал. Інноваційні міцні гумові ущільнення ковша в Aggregate дивертор™ забезпечують надійне ущільнення матеріалу на передніх кромках ковша

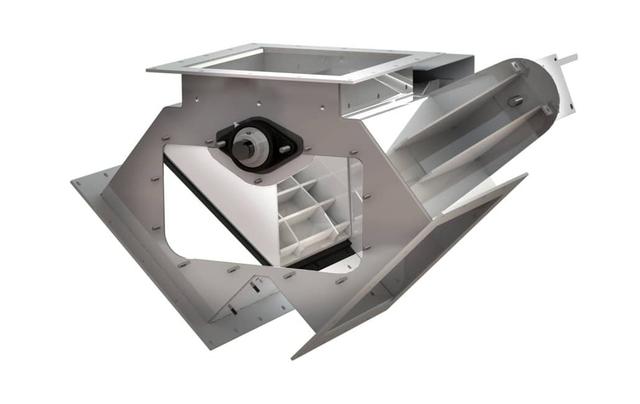

- Можливість виконувати технічне обслуговування клапана під час експлуатації є основною перевагою цього клапана. Багато диверторы вимагають зняття з лінії, що призводить до простою системи. Зазвичай зношені перемикачі потоку списуються, а не ремонтуються, що призводить до дорогої заміни обладнання. Aggregate дивертор™ має знімну панель доступу, що дозволяє оглядати або обслуговувати дивертор без виведення з експлуатації. Надміцний стійкий до стирання ківш, полімерних футеровок ринви і спеціального сервісного патрубка також знімається через цю знімну панель для обслуговування
| Тип транспортування матеріалу | Гравітаційний потік |
| Оброблювані матеріали | Надміцні і / або абразивні сухі сипучі матеріали |
| Стандартні розміри | від 152 до 610 мм Зв'яжіться з нами для нестандартних розмірів; |
| Вхід & Вихід | Доступні квадратні або прямокутні розміри. Варіанти круглого переходу доступні в круглих розмірах. |
| Габарити | від 380x610 мм до 1,270x1,855 мм |
| Вага | 30-580 кг |
| Варіанти кута виходу | 30 ° або 45 ° від центру Зв'яжіться з нами для нестандартних кутів |
| Варіанти фланця | Стандартний фланець, ANSI # 125/150, DIN PN10 Доступні нестандартні фланці |
| Температура матеріалу | 120 ° C для стандартних виробів, з модифікаціями, допускають температуру 205 ° С |
| Конструкція корпусу / рами | Пофарбована вуглецева сталь |
| Варіанти ділянок контакту з матеріалом | Зносостійка сталь 400 BHN, вуглецева сталь |
| Варіанти ущільнення ковша | Гума жолоби, силіконова гума, зносостійкий поліуретан Kryptane® |
| Привід/активатор | Пневматичний циліндр двосторонньої дії, ручний важіль, електричний привід, маховик (ручний привід) |
| Позиціонування | Магнітні геркони, безконтактні або механічні кінцеві вимикачі |
| Відповідність | ATEX зона 20 (внутрішня), ATEX зона 21 (зовнішня), FDA |

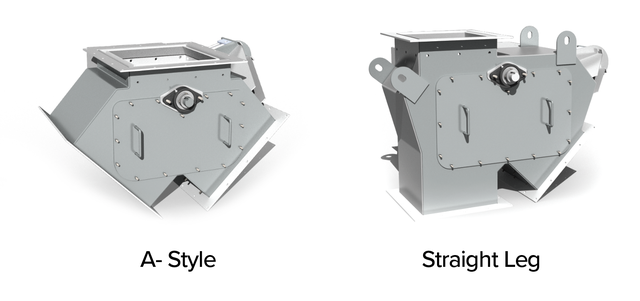

Кут зсуву випускних отворів (45 або 30) градусів.
HT4
Внесені зміни, що дозволяють використовувати безперервну роботу при температурі від 204 ° C до 232 ° C з перервами.
DP
Вхідний отвір для спеціального обслуговування з вуглецевої сталі з вбудованим дефлектором футерувального вкладиша.
PL
Змінний зносостійкий полімерний вкладиш на ніжках ковша.
HL
Стільниковий вкладиш з вуглецевої сталі AR400 на опорах ковша.
HB
Стільниковий вкладиш з вуглецевої сталі AR 400 на ковші.
RT
Круглі переходи з розташуванням отворів під болти SVC встановлюються на вхід і два виходи клапана.
RTP
Круглі переходи з отворами під болти ANSI (або DIN, якщо клапан метричної системи) встановлюються на впускному і двох випускних отворах клапана.
| Основні атрибути | |
|---|---|
| Виробник | Vortex |
| Країна виробник | США |
- Ціна: від 50 670 ₴
