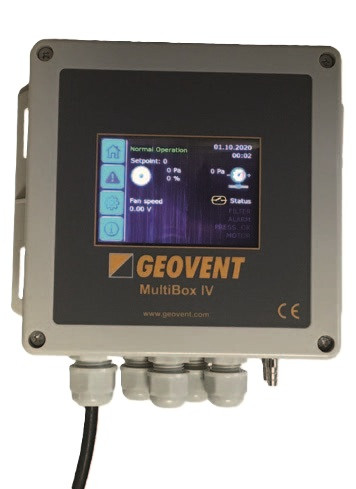

MultiBox IV панель керування системою вентиляції

Контролер вентиляції MultiBox IV 0-4.000 Ра, вимірює перепад тиску в повітропроводі і подає сигнал на перетворювач частоти для регулювання потоку повітря.

Geovent MultiBox IV - це вдосконалений контролер вентиляції, який в першу чергу використовується для постійного регулювання тиску (PID / диференціальний тиск) вентилятора, а також має вбудовану систему сигналізації, яка визначає тиск і подає сигнал тривоги, якщо тиск падає нижче заданого значення.

MultiBox IV легко встановлюється і має зручне меню, що знижує витрати на установку.

При використанні MultiBox IV вентилятор постійно регулює швидкість відповідно до кількості використовуваних точок витяжки. Він регулює швидкість відповідно до необхідного потоку повітря, що призводить до меншого споживання енергії вентилятором і меншої кількості нагрітого (або охолодженого) повітря в приміщенні, що витягується.

Крім того, MultiBox IV може подавати сигнали керування на центральний блок керування / загальну центральну установку AHU (0-10 В) і тим самим знижувати витрату повітря на центральній установці AHU (0-10 В) (0-10В), як підлеглий потік повітря в технологічній вентиляційній системі.

MultiBox IV рекомендується для:

• Системи вентиляції з частотним регулюванням (0-10 В)
• Управління ЕС-моторами в системах вентиляції
• Керування заслінками та мембранними заслінками
• Кілька варіантів перемикання, для отримання інформації центральним системам, про використання, сигнали тривоги, фільтр тривоги тощо.

MultiBox IV має вбудований датчик тиску (0 - 4000 Pa) і поставляється з 3 виходами і 3 входами. Модуль може об'єднувати кілька припливних і витяжних систем і регулювати їх відповідно до 3 заданих значень. Крім того передбачена аварійна сигналізація.

Інформація для користувача відображається на сенсорному екрані, який надає користувачеві/інсталятору інформацію про стан системи.

Всі функціональні можливості MultiBox IV контролюються потужним мікропроцесором з вбудованим EE-prom. Оскільки процесор і EE-prom є вбудованими, ризик втрати даних знижується.

Всі життєво важливі компоненти добре захищені від зовнішніх електричних електромагнітних випромінювань/помех за допомогою фільтрів і запобіжників. Пристрій має маркування CE та пройшов випробування на електромагнітну сумісність  [EMC-tested].

Клас захисту IP54.

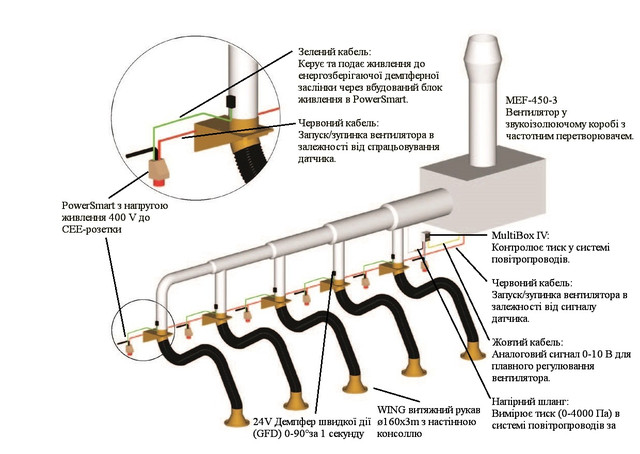

Енергооптимізована система складається з наступних компонентів і має наступні характеристики:

• Весь пил і дим видаляється безпосередньо біля джерела
• Технологічна вентиляція активна тільки тоді, коли є потреба
• Всі потоки повітря контролюються відповідно до фактичної потреби
• Потік повітря регулюється до найнижчого можливого рівня
• Витяжка і приплив повітря в приміщенні збалансовані
• Продуктивність установок системи розрахована відповідно до необхідного середнього потоку повітря
• Витяжка контролюється за допомогою аварійних сигналів

Завдяки регулюванню перепаду тиску в системі вентиляції загальне споживання енергії значно знижується, оскільки відсмоктується тільки необхідне повітря. Швидкість вентилятора регулюється відповідно до кількості використовуваних точок витяжки. Крім значної економії на рахунках за електроенергію та опалення, ви отримуєте наступні переваги:

• Мінімальні розміри встановлених вентиляційних компонентів
• Мінімальний шум повітряного потоку
• Мінімальна тяга в робочій зоні в результаті менших повітряних потоків і швидкостей повітря

Витрати на додаткову автоматику управління в більшості випадків покриваються за рахунок економії на експлуатаційних витратах і на (менших) використовуваних компонентах. Інвестиції в енергооптимізовану систему вентиляції окупляться за короткий час.

При замовленні 1 шт. MultiBox IV:

• 1 шт. MultiBox IV в комплекті з PG-сальниками.
• 1 шт. Вимірювальний шланг ø6/4 мм довжиною 2 м.
• 2 шт. Гумова втулка для кріплення шланга до повітропроводу.
• 1 шт. Посібник з експлуатації MultiBox IV.

Докладніше у розділі Специфікації.
