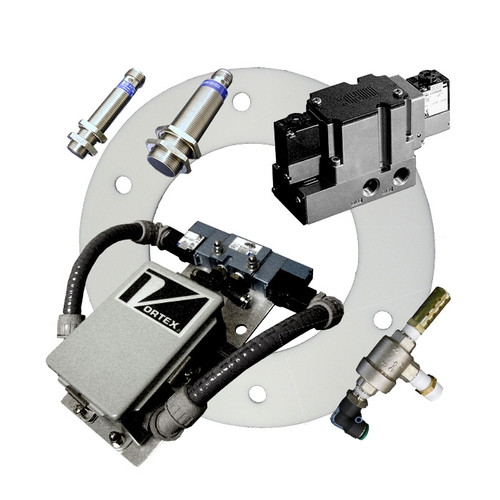

Елементи контролю витрат матеріалу для вимірювання об'єму та швидкості потоку

Сумісні пристрої:

• Orifice Gate
• Roller Gate
• Clear Action Gate
• Titan Slide Gate
• Rounded Blade Gate
• Gravity Vee Diverter

Поширені області застосування:

• Дозування
• Дозування в шнекові транспортери, змішувачі або блендери
• Крапельний потік
• Дозатори з функцією контролю ваги
• Операції дозування
• Підтримання швидкості потоку
• Завантаження у вантажівки та/або залізничні вагони

Змінне положення відкриття VPO [Variable Position Open]

Змінне положення закриття VPC [Variable Position Closed]

VPO дає змогу заслінці (Крок 1) почати рух у закритому положенні, (Крок 2) привести в змінне положення на ході відкриття, потім (Крок 3) або повернутися в повністю закрите положення, або продовжити рух у повністю відкрите положення.

Однак VPO не має зворотної сумісності - це означає, що якщо лезо перебуває в повністю відкритому положенні, його не можна привести в змінне положення під час закриття. Замість цього його необхідно спочатку перевести назад у повністю закрите положення, а потім знову відкрити у змінне положення.

VPO також дозволяє традиційне приведення в дію з повністю відкритого положення в повністю закрите, і навпаки.

Технічні характеристики:

• Плавно регульований пневматичний вимикач, що регулюється без ступені, дає змогу вручну налаштувати проміжне положення відповідно до вподобань оператора.
• Стандартна збірка дає змогу використовувати одне проміжне положення, модифікації дають змогу використовувати до трьох проміжних положень. Зв'яжіться з нами для обговорення варіантів

• Точність/повторюваність: +/- 1/16" від заданого значення Примітка: У разі декількох заданих значень, системи керування не допускають модуляції між заданими значеннями.

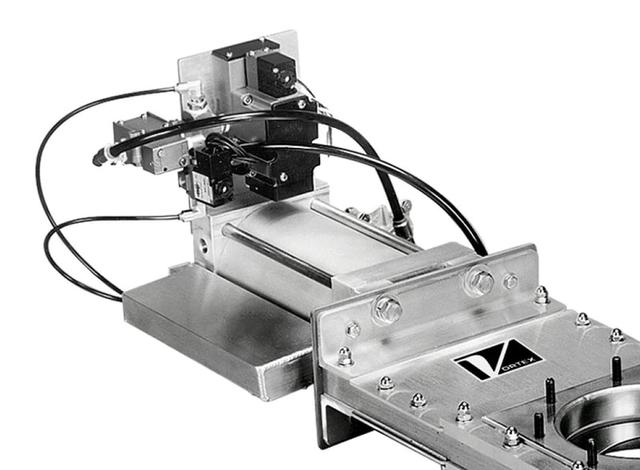

VPC дає змогу засувці (Крок 1) починати рух у відкритому положенні, (Крок 2) приводитися в змінне положення на ході закриття, потім (Крок 3) або повертатися в повністю відкрите положення, або продовжувати рух у повністю закрите положення.

Однак VPC не має зворотної сумісності - це означає, що якщо лезо перебуває в повністю закритому положенні, його не можна перевести в змінне положення на такті відкриття. Замість цього його необхідно спочатку перевести назад у повністю відкрите положення, а потім знову закрити у змінне положення.

VPC також дозволяє традиційне приведення в дію з повністю відкритого положення в повністю закрите, і навпаки.

Технічні характеристики:

• Пневматичний вимикач із плавним регулюванням дає змогу вручну налаштувати проміжне положення відповідно до вподобань оператора.

• Стандартна збірка дає змогу використовувати одне проміжне положення, модифікації дають змогу використовувати до трьох проміжних положень. Зв'яжіться з нами для обговорення варіантів

• Точність/повторюваність: +/- 1/16" від заданого значення Примітка: У разі декількох заданих значень, регулятори не дають змоги модулювати між заданими значеннями.

Регульований позиціонер AVP [Adjustable Variable Positioner]

Позиціонер з безступінчатим регулюванням (IVP) (IVP) Inifinite Variable Positioner

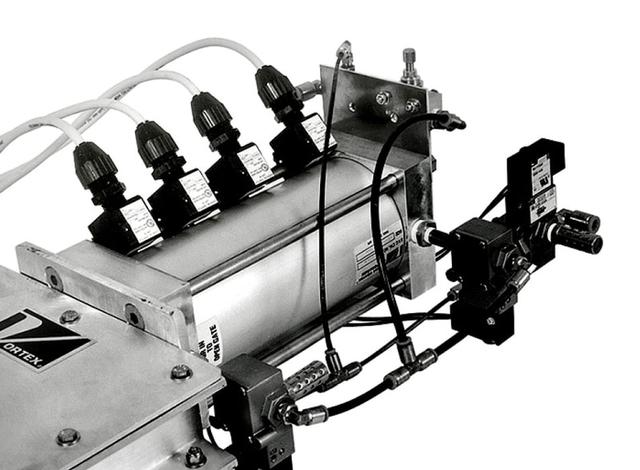

AVP - це найпоширеніший і найпростіший у налаштуванні вузол керування потоком матеріалу Vortex. Він часто розглядається як найбільш універсальний і економічно ефективний варіант контролю потоку матеріалу.

На відміну від VPO і VPC, AVP можна використовувати для керування потоком як на відкритті, так і на закритті. AVP також забезпечує більш точне позиціонування, ніж VPO і VPC.

Крім того, на відміну від VPO і VPC, які мають обмежену кількість проміжних положень, AVP може мати багато проміжних положень. Для вузлів AVP кількість проміжних положень визначається кількістю магнітних герконів, які встановлені на пневматичному приводі. Таким чином, кількість проміжних положень AVP обмежується лише розміром магнітного геркона, наявним простором уздовж тяг пневматичного приводу та забезпеченням того, щоб діапазони спрацьовування магнітних герконів не перекривалися.

Необхідні аксесуари:

• Програмований логічний контролер (ПЛК)
• Пневматичний привід з магнітним поршнем
• Трипозиційний, пружинно-центрований чотириходовий електромагнітний клапан

Примітка: Хоча AVP управляється за допомогою ПЛК, проміжні положення необхідно регулювати вручну на клапані за допомогою магнітних герконів.

Технічні характеристики

• Точність/повторюваність: +/- 3/16" від заданого значення

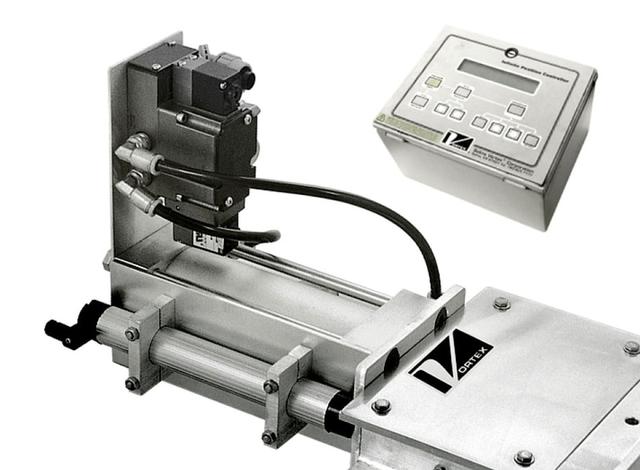

На відміну від інших варіантів керування потоком матеріалу, IVP дозволяє повністю контролювати змінне позиціонування як під час відкривання, так і під час закривання. Використовуючи лінійний вихідний перетворювач, IVP передає зворотний зв'язок про положення заслінки вздовж усього ходу заслінки. Завдяки цій можливості миттєвого зворотного зв'язку, IVP дозволяє перевести ворота в будь-яке положення в будь-який час.

Засувка управляється за допомогою пульта дистанційного керування, яким можна керувати вручну або синхронізувати з ПЛК для автоматизації операцій. На відміну від інших вузлів керування потоком матеріалу, змінні положення IVP регулюються за допомогою програми, а не вручну на клапані.

Необхідні аксесуари:

• Лінійний вихідний перетворювач і пульт дистанційного керування IVP

Технічні характеристики

• Точність/повторюваність:

• Автоматизована: +/- 2% від загального ходу леза

• З ручним керуванням: +/- 4% від загального ходу леза
