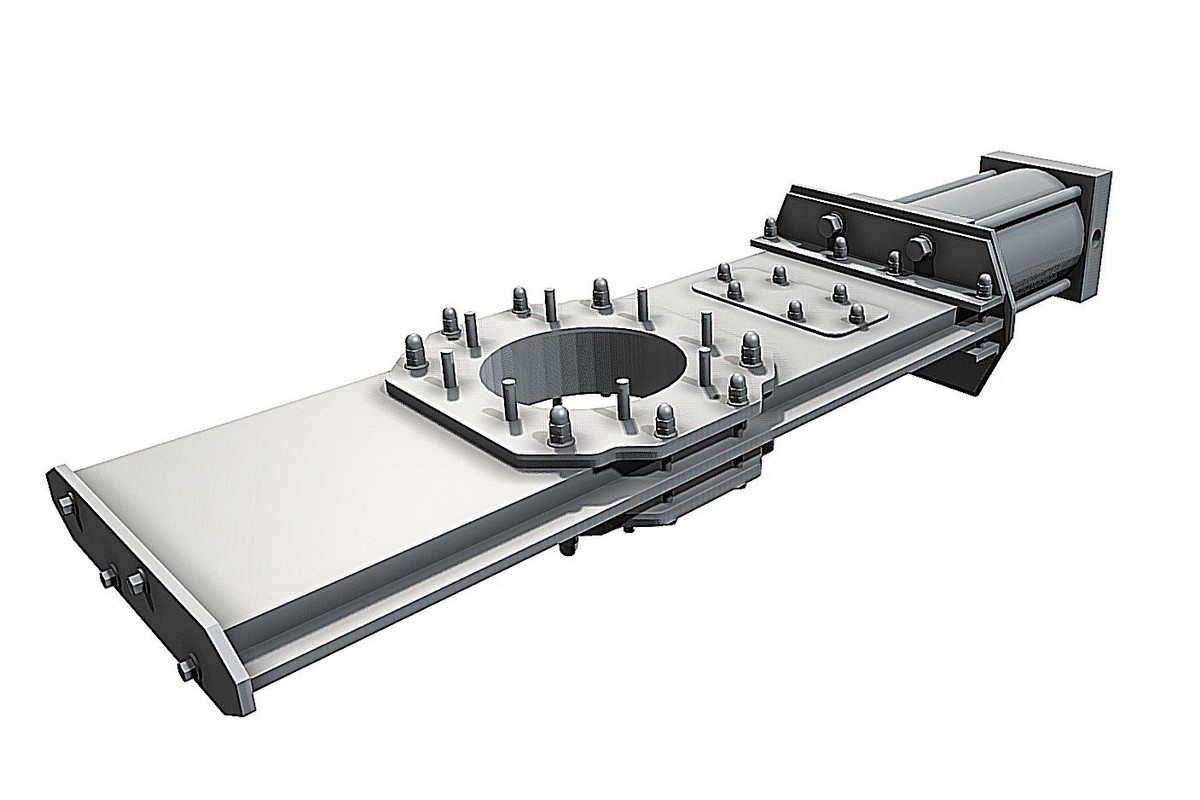

Шиберний затвор Vortex Orifice Gate DN 50

Технічна специфікація, модель № GRXX

СИЛА ПОРІВНЯННЯ: Vortex® Orifice Gate™ проти альтернатив.

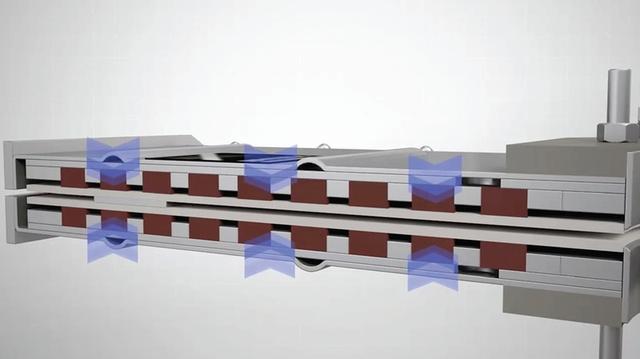

• Багато альтернативних шиберних затворів і дросельних заслінок використовують м'які гумові ущільнювачі, які безпосередньо контактують з потоком матеріалу. Ці ущільнення швидко руйнуються або відриваються в процесі експлуатації. Інші покладаються на ущільнення верхньої частини, яке може розслабитися і допустити набивання матеріалу в ущільненнях. Ці недоліки сприяють витоку матеріалів і пилу повз затвор і в атмосферу, на додаток до проблем з приведенням в дію і деяких інших проблем з технічним обслуговуванням. Затвор Vortex® Orifice Gate™ вирішує ці проблеми завдяки застосуванню притискних пластинчастих ущільнень з твердого полімеру, що працюють під навантаженням. Твердий полімер забезпечує більшу зносостійкість і довший термін служби, ніж альтернативні ущільнювальні матеріали. Ущільнення з твердого полімеру "під навантаженням" мають стиснуту гумову основу, яка гарантує, що навіть якщо полімер зазнає зносу від тертя під час багатьох спрацьовувань з часом, гумові навантажувальні ущільнювачі постійно притискають полімерні ущільнення до ковзного полотна. Ущільнювачі також захищені від потоку матеріалу, щоб захистити їх від стирання. Така конструкція забезпечує надійне ущільнення матеріалів і пилонепроникність затвора за умови нечастого технічного обслуговування.

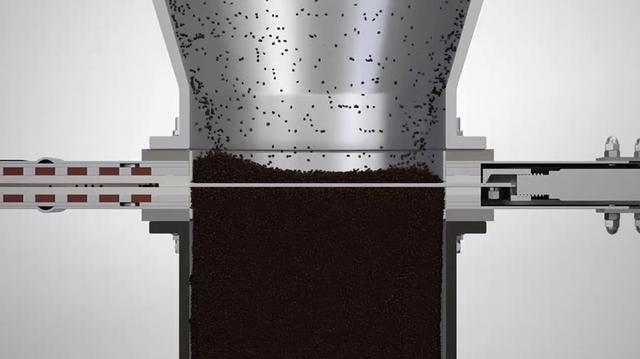

• Багато альтернативних шиберних затворів і дросельних заслінок мають відкриті порожнини, в яких матеріали можуть заклинюватись і перешкоджати надійному перекриттю матеріалу. Заклинювання також може спричинити знос ущільнень і деградацію матеріалу, а також призвести до заклинювання та заклинювання затвора. Заклинювання матеріалів також створює ризик перехресного забруднення і псування. Щоб запобігти заклинюванню та забезпечити надійне закриття затвора, розсувне полотно шеберного затвору Orifice Gate спроектоване таким чином, щоб механічно видаляти матеріали з ущільнювальних поверхонь під час кожного ходу відкривання. Це гарантує, що мігруючі матеріали витісняються назад з ущільнень і скидаються в технологічну лінію, замість того, щоб забиватися в ущільнення і викликати проблеми з приведенням в дію.

• Багато альтернативних шиберів допускають ковзання металу по металу, що призводить до заїдання. Це призводить до заїдання і зв'язування і може викликати забруднення чужорідними металевими фрагментами. Тверді полімерні ущільнення затвора Orifice Gate унеможливлюють контакт металу з металом і вирішують усі ці проблеми.

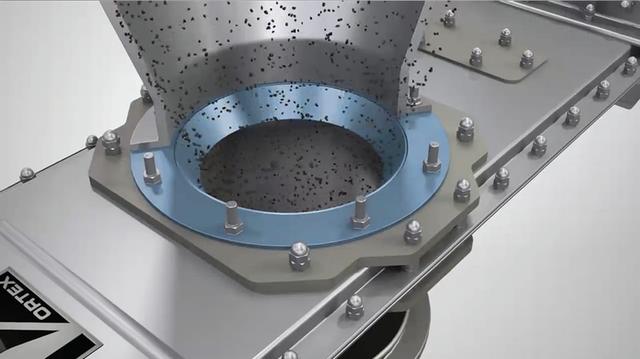

• Обертовий диск поворотно-дискового затвора безпосередньо піддається впливу пари потоку матеріалу, що призводить до зносу самого диска. Відкритий диск також порушує тиск у лінії транспортування і перешкоджає потоку матеріалу під час проходження через клапан, що може спричинити закупорку лінії та інші проблеми, пов'язані з технічним обслуговуванням. Для вирішення цих проблем рухома лопать затвора Orifice Gate обробляється з безперешкодним, повнопрохідним отвором, що підтримує тиск у конвеєрній лінії та забезпечує безперешкодний рух матеріалу.

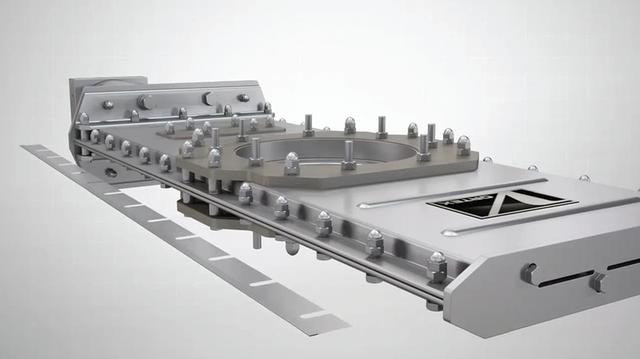

• Якщо ущільнення притискної пластини частково зношені, а навантаження стиснення зменшене, через спускні отвори в передній частині затвора може з'явитися незначне запилення. У цьому випадку для відновлення пилонепроникного ущільнення затвора можна використовувати систему прокладок Orifice Gate. На відміну від інших клапанів, які потребують постійної наявності запасних частин для обслуговування ущільнення, шиберні затвори Orifice Gate не потребують демонтажу деталей. Просто послабивши гайки вздовж бічних сторін затвора, можна зняти прокладки з кожного боку і знову затягнути гайки, щоб відновити компресійне навантаження на ущільнення притискної пластини. Цей процес технічного обслуговування можна виконувати, коли засувка залишається в лінії, і повторювати його кілька разів до заміни прокладок і ущільнювачів притискної пластини.

• Затвор Orifice Gate має кілька змінних деталей, включно з приводом, рухомим лезом, клином, ущільненнями натискної пластини і прокладками. Якщо затвор обслуговується й експлуатується відповідно до рекомендацій, це мають бути єдині деталі затвора, що зношуються. У низці випадків це дало змогу зберегти працездатність затвора Orifice Gate протягом багатьох років, а іноді навіть десятиліть.
