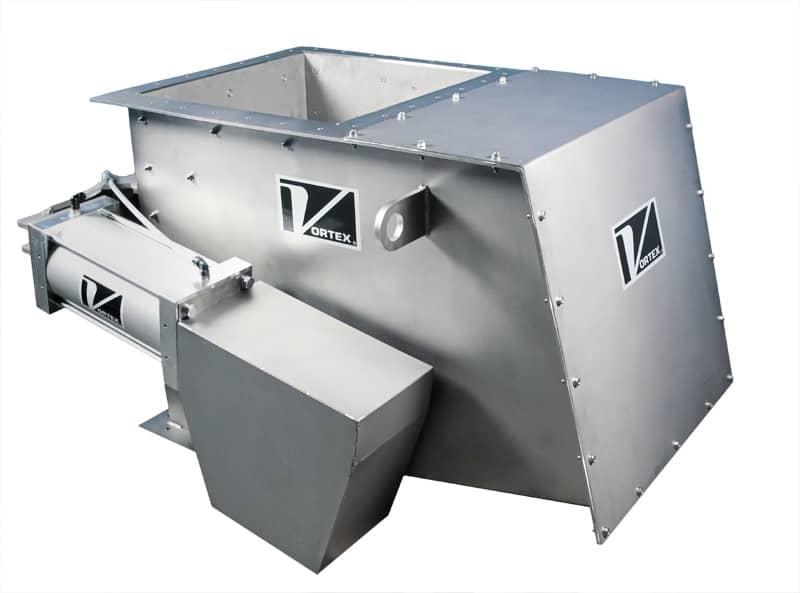

Шиберний затвор Rounded Blade Gate™
- В наявності
- Оптом і в роздріб
- Код: RBG XX
від 49 210 ₴
Показати оптові ціни- +380 (67) 751-62-02технічний відділ
- +380 (67) 751-62-02технічний відділ
Засувка RBG обробляє сухий матеріал у гравітаційних системах, де потрібне надійне відсікання матеріалу та пилонепроникне ущільнення. Конструкція затвора забезпечує швидке спрацьовування для швидкого запуску і зупинки потоку матеріалу, що робить його гарним вибором для роботи з сипучими матеріалами, які потребують дозування
ЗАСТОСУВАННЯ: Встановлюється над накопичувальним бункером або розвантажувальною станцією. Ідеально підходить для дозування або відсікання потоку
Ключові особливості:
- Змінна абразивостійка футеровка для підвищеної зносостійкості
- Дугоподібна конструкція для більш точної поверхні ущільнення, що запобігає заклинюванню, осіданню та псуванню
- Надійне та герметичне ущільнення матеріалів/пилонепроникне ущільнення перерізу шиберу та в довкілля
- Змінне ущільнення для обслуговування на лінії
- Стійке до абразивного зносу лезо для тривалого терміну експлуатації
- Знімна панель для огляду та обслуговування на лінії
- Закруглена конструкція леза та напрямок руху закривання вниз для забезпечення швидкого спрацьовування
- Пилозахищеність для навколишнього середовища
- Сумісність із засобами керування потоком матеріалу Vortex для вимірювання об'єму та швидкості потоку
 |
 |
|

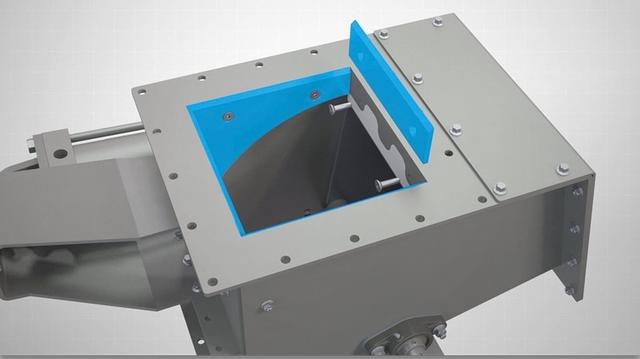

Змінні вкладиші для забезпечення підвищеної зносостійкості |

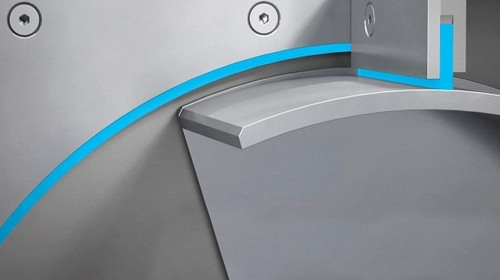

Конструкція з правильною дугоподібною формою для точнішої ущільнювальної поверхні, яка запобігає заклинюванню, заїданню і псуванню |
 |
 |
|

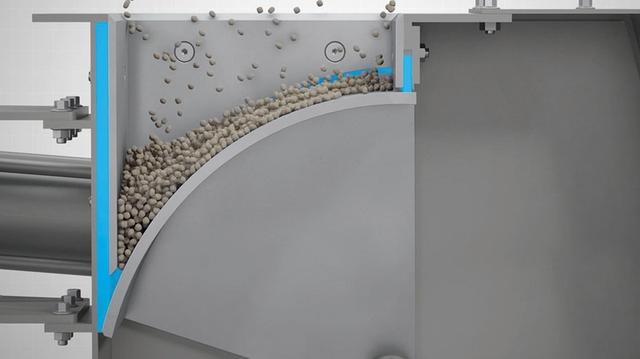

Надійне збереження герметичності матеріалів / пилонепроникне ущільнення між затвором і атмосферою |

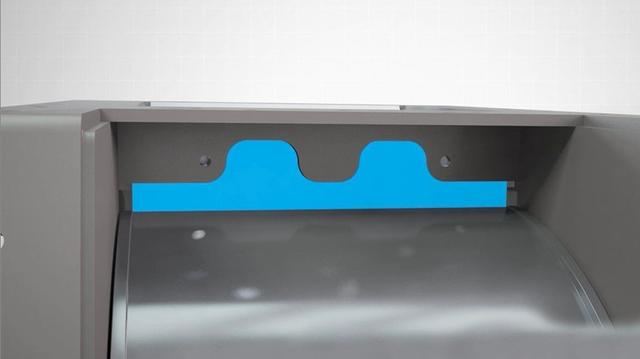

Змінне ущільнення кришки для технічного обслуговування на лінії |
Тип транспортування матеріалу |
Тільки гравітаційний потік. |
Оброблювані матеріали |
Надміцні та / або абразивні порошки, пелети та гранули. Доступні модифікації для роботи з дрібними абразивними матеріалами. |
Стандартні розміри |
Від 150 до 750 мм. Також доступні нестандартні розміри. |
Вхід & Вихід |
Доступні квадратні або прямокутні розміри. Доступні варіанти круглого переходу. |
Загальна висота |
100-150 мм |
Вага |
25-255 кг |
Варіанти з'єднання |
Стандартний фланець, ANSI # 125/150, DIN PN10 |
Температура матеріалу |
120 °C для стандартного виконання, з модифікаціями, допускають температуру до 205 °C; |
Конструкція корпусу / рами |
Вуглецева сталь |
Місця контактують з матеріалами |
Зносостійка сталь 400 BHN, вуглецева сталь, нержавіюча сталь 304 |
Матеріал футеровок і бічних ущільнень |
PET, 25% скло наповнений PTFE |
Ущільнення клапана |
Силіконовий каучук |
Матеріал роликів |
Загартована сталь, нержавіюча сталь 304, бронзові втулки. |
Конструкція торцевого ущільнення |
25% скло наповнений PTFE |
Привід/активатор |
Пневматичний циліндр двосторонньої дії |
Позиціювання |
Магнітні геркони, безконтактні та / або механічні перемикачі, та / або прозора кришка в корпусі для візуальної індикації. |
Управління матеріальними потоками |
AVP, IVP, VPO, VPC, детальніше |
Додаткові опції |
Двоциліндровий привід, поворотний піддон і панель для технічного обслуговування. |
Відповідність |
ATEX зона 20 (внутрішня), ATEX зона 21 (зовнішня), FDA |
СИЛА ПОРІВНЯННЯ:
Шиберний затвор Vortex Rounded Blade Gate у порівнянні з альтернативами
- Порівняно зі звичайними відкатними воротами, ворота Vortex® Rounded Blade Gate™ спрацьовують зі значно більшою швидкістю та більшим зусиллям закриття. Загалом, шибер із закругленим полотном може спрацьовувати вдвічі швидше, ніж звичайний шибер із пневматичним приводом. Мета полягає в тому, щоб забезпечити більш швидке перекриття матеріалу
- Під час заповнення до певної ваги партії, обмеження на швидкість спрацьовування можуть вплинути на точність. Засувка із закругленими лопатями сумісна з багатьма вузлами керування потоком матеріалу Vortex, що дозволяє приводити лопаті в дію в декількох проміжних положеннях. Це дозволяє повністю контролювати потік для правильного дозування, що забезпечує точність і повторюваність виробничого процесу
- Інші шибери з вигнутими лопатями мають герметичні корпуси, що обмежує доступ всередину. Для проведення огляду та/або технічного обслуговування засувку необхідно зняти з технологічної лінії, щоб отримати доступ до її внутрішніх механізмів. Це може призвести до дорогих і тривалих простоїв виробництва. Щоб забезпечити можливість огляду та/або технічного обслуговування без відриву від виробництва, закруглені шиберні затвори мають знімну панель доступу, яку можна зняти за допомогою простих інструментів. Ця функція особливо корисна в абразивному виробництві, де для обслуговування швидкозношуваних деталей потрібен частий доступ всередину. Знімна панель доступу значно скорочує час простою, прискорюючи процес технічного обслуговування
- Багато звичайних шиберних затворів допускають витік матеріалів і пилу в атмосферу. Заокруглені шиберні затвори є пилонепроникними для атмосфери, тобто це автономний блок, спеціально розроблений для утримання матеріалів і пилу всередині системи. Таким чином, закруглені шибери підтримують ініціативи з безпеки на робочому місці, зменшують втрати продукції, запобігають викидам пилу в атмосферу та іншим потенційним екологічним загрозам
SC |
Області контакту з матеріалом виготовлені з нержавіючої сталі 304. Ролики виготовлені з нержавіючої сталі 304, а шпильки роликів - з нержавіючої сталі 304 або 18-8. |
HT4 |
Внесені зміни, що дозволяють працювати в безперервному режимі при t від 204 C до 232 C в періодичному режимі. |
ЅВ |
Корпус виготовляється з міцними розбірними кришками. (Дозволяє клапану витримувати продувку повітрям.) |
СС |
Для спостереження положення затвора леза передбачені прозорі вікна. |
FM |
Додаткове ущільнення кришки з силіконової гуми й лезо з прецизійним шліфуванням для запобігання витоку дрібного матеріалу в атмосферу. |
ND |
Стандартне торцеве ущільнення і кінцевий дефлектор видаляються і замінюються торцевим ущільненням більшого розміру, зсувною кишенею наповнення і додається нижній кінцевий фіксатор ущільнення. |
|
|
* Додаткові модифікації доступні в залежності від програми. |
| Основні | |
|---|---|
| Виробник | Vortex |
| Країна виробник | США |
| Вид затвора | Плоский відкатний |
| Запірний орган | Однодисковий |
| Умовний прохід | 150 мм |
| Робоче середовище | Повітря |
| Тип приєднання | Фланцеве |
| Мінімальна робоча температура | -20 град. |
| Максимальна робоча температура | 120 град. |
| Максимальний робочий тиск | 6 бар |
| Матеріал корпусу | Нержавіюча сталь, Вуглецева сталь |
| Спосіб монтажу | Горизонтальний/вертикальний |
| Привід | Пневматичний |
| Ручний привід | Маховик |
| Гарантійний термін | 24 міс |
| Технічні характеристики | |
| Оброблювані матеріали | *Доступні модифікації для абразивних дрібнодисперсних матеріалів, *Доступні модифікації для липких та/або корозійних матеріалів та для промивання водою, Порошки, пелети та гранули, від неабразивних до помірно абразивних |
| Стандартні розміри [прохід] [mm] | *Також доступні нестандартні розміри, 150 - 610 |
| Ущільнення клапана | Силіконовий каучук |
| Варіанти роликів | *бронзові втулки, Нержавіюча сталь 304, Загартована сталь, 25% склину PTFE, PET |
| Привід/активатор | Рукоятка, [Hydraulic With Power Pack] [Гідравлічний з блоком живлення], [Hydraulic Without Power Pack] [Гідравлічний без блоку живлення], [Electric 380 V/50hz] Електропривід |
| Управління потоком матеріалу | VPC, VPO, IVP, AVP |
| Додаткові опції | Двоциліндровий привід, Герметичний корпус з продувкою повітрям |
- Ціна: від 49 210 ₴
