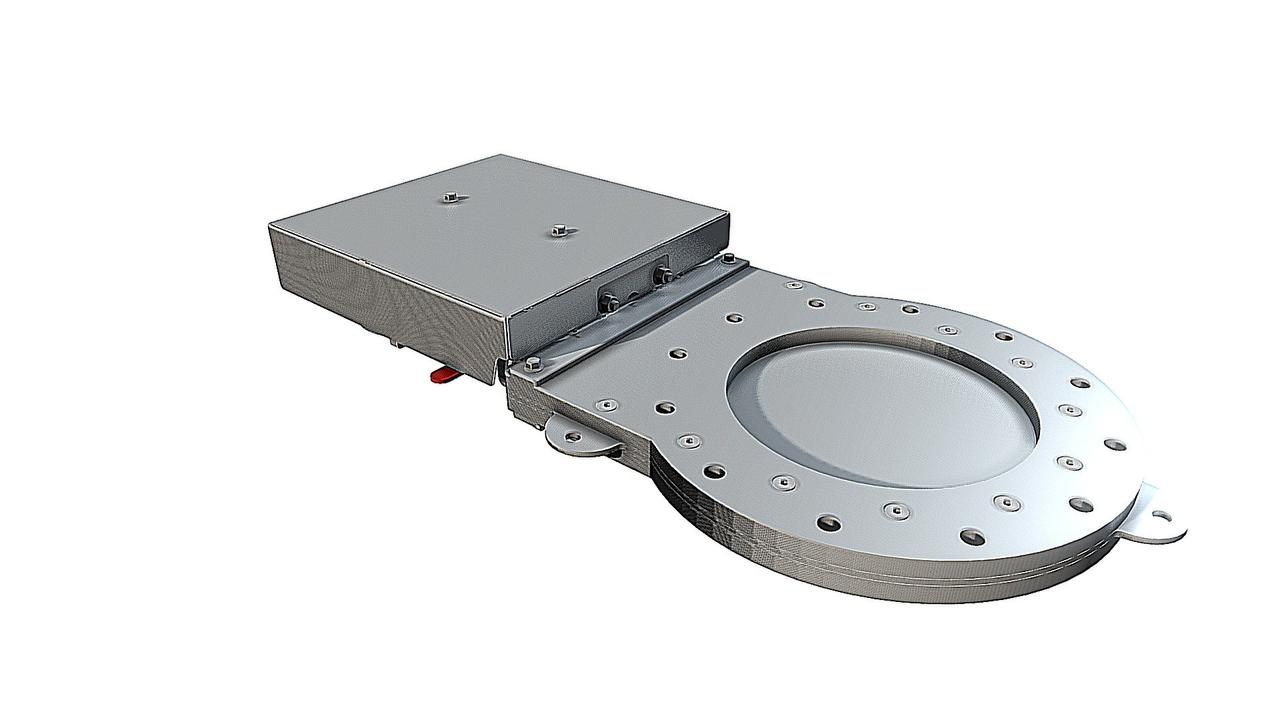

Затвор шиберний Titan Maintenance Gate DN 150-500
- В наявності
- Оптом і в роздріб
- Код: MS[R]C150
від 85 580 ₴
Показати оптові ціни- +380 (67) 751-62-02технічний відділ
- +380 (67) 751-62-02технічний відділ
Шиберний затвор Vortex серії Titan для технічного обслуговування призначений для використання в умовах гравітаційного потоку при роботі з важкими та/або абразивними сухими матеріалами
Ідеальне застосування: перекриття потоку матеріалу з бункера або силосу, коли потрібне технічне обслуговування обладнання, розташованого нижче по потоку, або у разі виникнення аварійної ситуації. У відкритому положенні забезпечує 100% герметизацію при перепаді тиску 1 bar.
Ключові особливості:
-

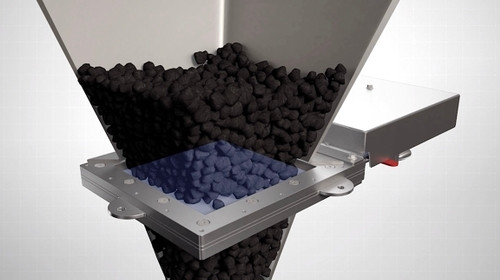

Призначений для закриття у стоячому стовпі матеріалу у разі аварійної ситуації
-
Довгий термін експлуатації завдяки використанню твердих, міцних полімерних ущільнень відповідно до директиви ЄС EC1935/2004
-
Ущільнення з PTFE для запобігання витоку матеріалу відповідно до директиви ЄС EC1935/2004
-
Повний прохід продукту без відкритих кутів, де може залишатися матеріал
-
Вузький профіль для встановлення в обмеженому просторі
-
Варіанти фланців для узгодження з обладнанням над шиберним затвором та під ним
-
Підйомні вуха для полегшення встановлення
-
Повний прохід продукту без відкритих кутів, де може залишатися матеріал
-
Модульна конструкція без зовнішніх рухомих частин для безпеки оператора
-
Технічне обслуговування без демонтажу клапана з виробничої лінії, що забезпечує високу ефективність виробничого процесу
 |
 |
 |
| Призначений для закриття у стоячому стовпі матеріалу у разі аварійної ситуації |

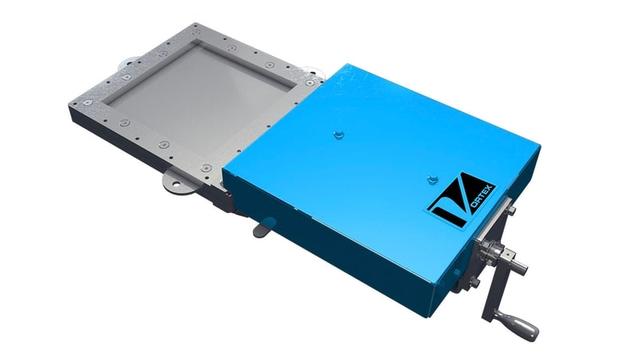

Кришка корпусу для безпеки оператора та захисту воріт від навколишнього середовища |
Вузький профіль для встановлення в обмеженому просторі |
Тип транспортування матеріалу |
Тільки гравітаційний потік. |
Оброблювані матеріали |
Надміцні та / або абразивні сухі матеріали |
Стандартні розміри |
150 - 750 мм. Також доступні нестандартні розміри. |
Вхід & Вихід |
Доступні квадратні, круглі та прямокутні розміри Доступні варіанти перехідників |
Загальна висота |
≤ 50 мм |
Вага |
45-200 кг |
Варіанти з'єднання |
Стандартний фланець, ANSI # 125/150, DIN PN10 |
Температура матеріалу |
120 °C для стандартного виконання, з модифікаціями, допускають температуру до 205 °C |
Конструкція корпусу / рами |
Вуглецева сталь |
Місця контактують з матеріалами |
Вуглецева сталь, нержавіюча сталь 304 |
Конструкція привода |
Різьбовий стрижень ACME, співвідношення 5:1 або 11,5:1, залежно від типорозміру |
Матеріал ущільнень корпусу |
PTFE |
Привід/активатор |
Пневматичний циліндр двосторонньої дії, маховик/кривошип, ланцюгове колесо |
Позиціювання |
Безконтактні перемикачі |
Додаткові опції |
Двоциліндровий привід, поворотний піддон і панель для технічного обслуговування. |
Відповідність |
Директиви щодо машинного обладнання 2006/42/EC Сертифікація ATEX 2014/34/ЄС, зона 20 (внутрішня), ATEX зона 21 (зовнішня), FDA
|
СИЛА ПОРІВНЯННЯ:
Шиберний затвор Vortex Titan Maintenance Gate у порівнянні з альтернативами
Дизайн та конструкція затворів Vortex® Titan Maintenance Gate™ пропонує значні переваги порівняно з традиційними затворами для технічного обслуговування

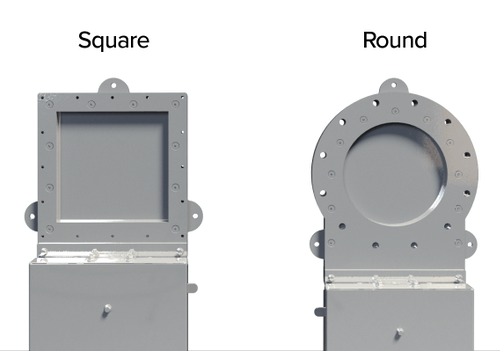

• Vortex® Titan Maintenance Gate™ може мати квадратний або круглий отвір. Це дозволяє адаптувати Vortex® Titan Maintenance Gate™ практично до будь-якої форми або розміру конвеєрної лінії.
• Загальна висота від фланця до фланця становить 50 мм, вузький профіль воріт Titan Maintenance Gate полегшує встановлення в умовах обмеженого доступного простору.
• Корпус та рама шиберного затвора Titan Maintenance Gate™ виготовлені з вуглецевої сталі, що робить їх міцними та стійкими до стирання, зношування та корозії як від оброблюваних матеріалів, так і від навколишнього середовища.
• У багатьох альтернативних клапанах технічного обслуговування використовуються ущільнення з м'якої гуми, які безпосередньо піддаються впливу потоку матеріалу. Ці ущільнення швидко руйнуються чи відриваються у процесі експлуатації. Цей недолік сприяє витоку матеріалів і пилу через шиберний затвор в атмосферу, а також до проблем приведення в дію та інших проблем з технічним обслуговуванням. Затвор Vortex® Titan Maintenance Gate™ вирішує ці проблеми за рахунок використання ущільнення кришки, в якому знаходиться сальник з покриттям з PTFE. Сальникове ущільнення PTFE забезпечує більшу зносостійкість та триваліший термін служби порівняно з іншими ущільнювальними матеріалами. У патроні ущільнення кришки сальник розширюється, створюючи пиленепроникне ущільнення по вертикальному периметру леза. Картридж ущільнення кришки захищає сальник від потоку матеріалу, щоб захистити його від стирання. Така конструкція забезпечує надійне ущільнення затвора при частому технічному обслуговуванні. Як тільки сальник зазнає значного фрикційного зношування, його можна зняти і замінити, щоб відновити пиленепроникне ущільнення затвора. Цей процес технічного обслуговування може виконуватися, доки ворота залишаються в робочому стані.
• У багатьох альтернативних затворах для технічного обслуговування використовуються менш міцні ущільнювальні матеріали, які погано пристосовані для роботи з абразивними та високотемпературними матеріалами. Для більшої термостійкості та стійкості до стирання Titan Maintenance Gate не мають полімерних ущільнень.
ОПЦІЇ:
| Основні | |
|---|---|
| Виробник | Vortex |
| Країна виробник | США |
| Вид затвора | Плоский відкатний |
| Запірний орган | Однодисковий |
| Умовний прохід | 150 мм |
| Робоче середовище | Повітря |
| Тип приєднання | Фланцеве |
| Мінімальна робоча температура | -20 град. |
| Максимальна робоча температура | 120 град. |
| Максимальний робочий тиск | 6 бар |
| Матеріал корпусу | Нержавіюча сталь, Вуглецева сталь |
| Спосіб монтажу | Горизонтальний/вертикальний |
| Привід | Пневматичний |
| Ручний привід | Маховик |
| Вага | 45 кг |
| Гарантійний термін | 24 міс |
| Технічні характеристики | |
| Оброблювані матеріали | *Доступні модифікації для абразивних дрібнодисперсних матеріалів, *Доступні модифікації для липких та/або корозійних матеріалів та для промивання водою, Порошки, пелети та гранули, від неабразивних до помірно абразивних |
| Стандартні розміри [прохід] [mm] | *Також доступні нестандартні розміри, 150-510 |
| Ущільнення клапана | Силіконовий каучук |
| Привід/активатор | Рукоятка, [Electric 380 V/50hz] Електропривід, [Air cylinder] Пневматичний циліндр двосторонньої дії, [Маховик] Ручний пристрій, Ланцюгове колесо |
| Додаткові опції | Двоциліндровий привід |
- Ціна: від 85 580 ₴
