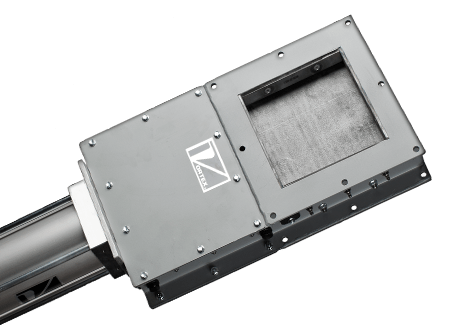

Шиберний затвор Titan Slide Gate DN 150

СИЛА ПОРІВНЯННЯ:

Шиберний затвор Vortex Titan Slide Gate в порівнянні з альтернативами

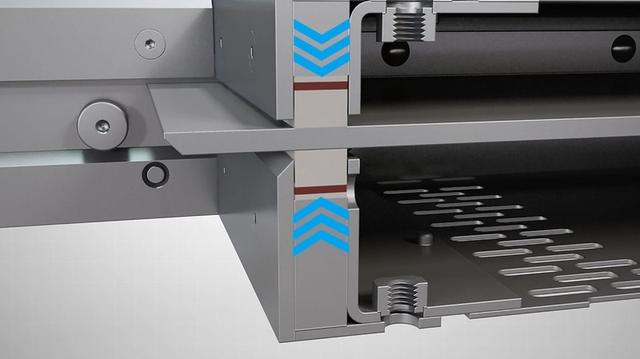

• Багато альтернативні шиберні засувки з роликовими опорами засновані на ущільнювачах з м'якої гуми, які безпосередньо піддаються впливу потоку матеріалу. Ці ущільнення швидко руйнуються або відриваються в процесі експлуатації. Інші покладаються на ущільнення корпусу, що можуть послабити та забезпечити ущільнення матеріалу в області кришки. Ці недоліки сприяють витоку матеріалів і пилу через шибер в атмосферу, в доповнення до проблем спрацьовування і ряду інших проблем, пов'язаних з технічним обслуговуванням. Засувка Titan Slide Gate вирішує ці проблеми внаслідок використання жорстких полімерних ущільнення кришки та бічних ущільнень, що працюють під навантаженням. Твердий полімер забезпечує велику зносостійкість і більш тривалий термін служби, ніж альтернативні ущільнювальні матеріали. Ущільнення з твердого полімеру мають «динамічне навантаження» зі стислою гумовою підкладкою, щоб гарантувати, що навіть коли полімер відчуває фрикційний знос від багатьох впливів з плином часу, гумові ущільнення навантаження безперервно притискають полімерні ущільнення до ковзної лопаті. При оснащенні спеціальними вхідним отвором для обслуговування ущільнення і ролики також захищені від потоку матеріалу, щоб захистити їх від стирання. Така конструкція забезпечує надійне ущільнення воріт з матеріалів / пиленепроникне ущільнення з нечастим технічним обслуговуванням.

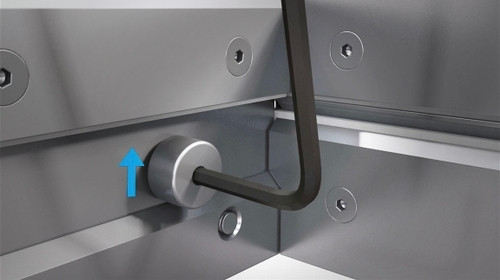

• Якщо матеріали й пил починають переміщатися і накопичуватися в області корпусу клапана, це вказує на те, що ущільнення частково зношені та стискаюча навантаження  на ущільнення зменшена, в результаті чого ущільнення більше не притискаються до ковзної лопаті, як повинні. З цієї індикацією технічного обслуговування в шиберному затворі Titan Slide Gate є прорізи для доступу на кожній стороні воріт, які дозволяють замінювати ущільнення кришки, поки шиберний затвор залишається на одній лінії. Використовуючи прості інструменти, нові ущільнення кришки забиваються в один отвір доступу, тому, що зношені ущільнення кришки одночасно виштовхуються з іншого боку заслінки через протилежний порт доступу.

• Багато альтернативних шиберних затворів переміщують лезо клапана метал по металу, що створює заїдання. Це призводить до заклинювання і запресовування лез і може призвести до забруднення вивантажується матеріалу осколками стороннього металу. Ущільнення з твердого полімеру Titan Slide Gate виключають контакт металу з металом для вирішення кожної з цих проблем.

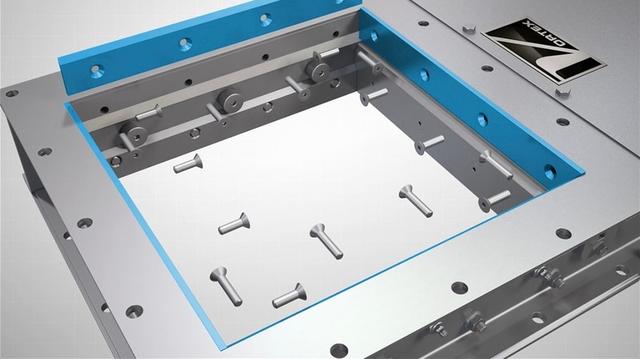

• Багато альтернативних засувок з роликовими опорами мають відкриті порожнини, в яких матеріали можуть заклинити, що перешкоджає примусового перекриття потоку вивантаження матеріалу. Заклинювання також може призвести до зносу ущільнення та руйнування матеріалу, а також до заклинювання і заїдання шибера. Спресований матеріал також створює ризик перехресного забруднення та псування. Щоб запобігти заклинюванню і забезпечити надійне закриття шибера, змінне лезо Titan Slide Gate оснащене механічним чищенням ущільнюваних поверхонь від матеріалів від при кожному спрацьовуванні. З кожним ходом закриття Titan Slide Gate механічно саме очищає свої бічні ущільнення. При кожному відкритті ущільнення кришки клапана запобігають перенесення матеріалу лезом назад в область корпусу. Обидва ці міркування гарантують, що залишки матеріалів витісняються з ущільнень і вивантажуються в технологічну лінію, а не упаковуються в ущільнення і викликають проблеми спрацювання.

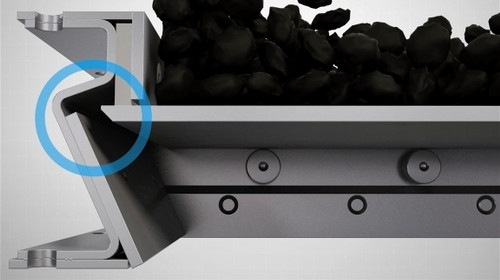

• Багато альтернативних шиберних затворів упаковують матеріали в торцеве ущільнення, запобігаючи примусове закриття. Це сприяє витоку матеріалу через клапан, може викликати пошкодження леза і викликати інші проблеми спрацювання. У воротах Titan Slide Gate переднє ребро змінного леза скошена. Затвор також має зсувну кишеню, замість справжнього торцевого ущільнення. Обидві ці особливості гарантують, що матеріали, які залишилися на передній кромці леза, можуть впасти в технологічну лінію нижче, а не упакуватися в торцеве ущільнення.
