Що потрібно знати при виборі розподільника потоку для сипучих матеріалів?

Вибір перекидного клапана для вашої системи пневматичного транспортування може бути непростим завданням, особливо коли йдеться про те, скільки перекидних клапанів (клапан перемикання потоку) представлено на ринку. Тим не менш, правильно підібраний перекидний клапан може забезпечити безперебійну роботу, скоротити витрати на технічне обслуговування та підвищити ефективність вашої конвеєрної системи. Після опису факторів, які ви повинні враховувати при виборі перекидного клапана для вашої системи, у цій статті наведено описи часто використовуваних перекидних клапанів, як вони працюють, як вони застосовуються, а також їх плюси та мінуси.

Перш ніж ви зможете вибрати перекидний клапан для вашої системи пневматичного транспортування, вам необхідно розглянути кілька факторів:

• тип вашого застосування
• тип вашої системи транспортування
• ваші характеристики матеріалу
• вартість клапана та варіанти клапана

Тип застосування - більшість перекидних клапанів, також званих двоходовими перекидними клапанами, подають матеріал з одного джерела в два пункти призначення. У деяких випадках двоходовий клапан перемикання потоку встановлюється в задній частині лінії для подачі матеріалу із двох джерел в одне місце призначення. За такого використання він називається двоходовим конвергентним клапаном (a two-way converger valve). Однак майте на увазі, що перетворення звичайного двоходового перекидного клапана на конвергентний клапан може вимагати від виробника дорогих модифікацій конструкції, які підвищать покупну ціну клапана. Може бути практичнішим вибрати клапан, спеціально призначений для конвергенції.

Якщо ваша система має більше двох джерел або пунктів призначення матеріалів, вам необхідно подумати про те, як можна встановити кожний перекидний клапан, щоб він відповідав критеріям проектування вашої системи, а також вашому бюджету. Одним із способів дотримання цих обмежень є встановлення відвідного клапана з більш ніж двома портами, що називають багатоходовим клапаном розподілу потоку (a multiport diverter valve).

Тип системи транспортування. Вибір перекидного клапана буде залежати від того, є чи ваша система пневматичної транспортування розбавленою або плотною фазою і працює чи вона під тиском або у вакуумі. Система з розвантаженою фазою може мати тиск у лінії транспортування до 1,034 бар [0,1034 МПа] або розрядження вакууму до 75 мбар [7,47 кПа], у той час як система з плотною фазою може мати тиск у лінії транспортування до 6,205 бар [0,62 МПа]. Переконайтеся, що обраний вами клапан перемикання потоку буде добре працювати на етапі подачі та при тиску або вакуумі у вашій системі.

Вам також необхідно враховувати можливість тиску або вакууму вашої системи пневмотранспорту та діаметр трубопроводу, а також очікуваний перепад тиску на клапані, щоб допомогти визначити мінімальний і максимальний розмір клапана. Це гарантує правильну та ефективну роботу клапана після його встановлення у вашій системі. Щоб допомогти вам знайти область пошуку, багато виробників визначають номінальні значення тиску для кожного зі своїх клапанів і надають таблицю розмірів клапанів, в якій перераховані технічні характеристики та обмеження кожного клапана.

Характеристики матеріалу. Вивчіть характеристики вашого матеріалу, такі як розмір частинок і абразивність, щоб вибрати перекидний клапан, який може з ними впоратися. Фракція матеріалу може бути занадто великою для вибраного клапана, який може застрягти між внутрішніми компонентами перемикача потоку, не дозволяючи клапану повністю перекрити вказану нижню транспортну лінію або лінії (закриту лінію або закриті лінії) для потоку повітря та матеріалу. Частини, які занадто малі для вашого клапана, можуть застрягти між внутрішніми компонентами, заклинивши відхиляючий елемент, або матеріал може потрапити в закриту лінію.

Матеріал, занадто абразивний для конструкції вашого клапана, може викликати ерозію компонентів клапана, що створює зазор для проходження повітря та матеріалу в закритій лінії. Повітря, що проходить через цей зазор, створює перепад тиску в системі, що впливає на продуктивність системи, а матеріал, що проходить через закриту лінію, може забруднити готовий продукт.

Щоб вирішити ці проблеми, ви повинні відключити систему транспортування та зняти клапан, щоб очистити або замінити його внутрішні деталі. Це призводить до тривалого простого виробництва, збільшує витрати на технічне обслуговування та виробництво, а також знижує ефективність вашої системи. Щоб уникнути цих проблем, визначте характеристики вашого матеріалу та виберіть клапан, який може з ними впоратися.

Вартість. Купівельна ціна відвідного клапана є лише однією з багатьох витрат, які необхідно враховувати. Інші включають витрати на доставку, встановлення та технічне обслуговування, витрати на перехресне забруднення матеріалів, пов'язані з внутрішніми витоками в клапанах, та виробничі втрати, спричинені простоєм на технічне обслуговування. Ви можете дізнатися про ці та інші витрати, пов'язані з продуктивністю, запитавши інформацію у користувачів, які встановили конкретний клапан у застосуванні, аналогічному вашому.

Опції – Залежно від характеристик вашого матеріалу, ви можете вказати, що перекидний клапан та його компоненти мають бути виготовлені з литого алюмінію, чавуну, нержавіючої сталі або спеціального сплаву. І залежно від технічних характеристик вашої пневматичної транспортної системи та наявності електроенергії, ви часто можете вказати, що клапан буде приводиться в дію вручну за допомогою повітря або електричного двигуна. Ви також можете вказати клапан з електромагнітним клапаном, керованим повітрям та перемикачами з індикацією положення.

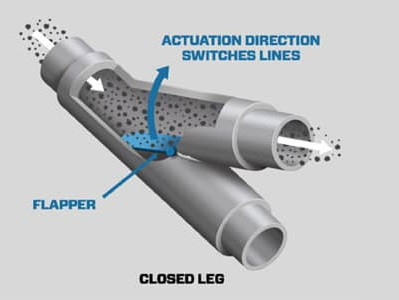

Тепер майте на увазі ці фактори вибору, досліджуючи типи доступних перемикачів. Наступна інформація стосується п’яти поширених перемикачів: поворотно-плунжерний [rotary-plug], поворотно-лопатевий [rotary-blade], заслінка [flapper], ковзаюча лопатка [sliding-blade] та гнучка трубка [flexible-tube]. Також обговорюються конфігурації розподільних клапанів із декількома джерелами та декількома пунктами призначення.
