7 Пневматичних Способів Керування шиберними засувками

У більшості застосувань для роботи з сипучими порошками шиберні затвори переважно використовуються для повного перекриття або повного відкриття потоку матеріалу. У деяких випадках може виникнути необхідність обмежити кількість матеріалу, якому дозволено проходити через ворота. При управлінні потоком сухих сипучих твердих матеріалів існують різні елементи керування, які можна використовувати для вимірювання об’єму та швидкості потоку.

Контролери потоку – це компоненти, які можна додати до пневматичного приводу, щоб допомогти контролювати потік матеріалу. Пневматичні приводи є економнішими, ніж електричні приводи, і здатні швидко переміщати лезо. Пневматичний привод, що складається з повітряного циліндра, поршня / діафрагми, штока і штока клапана, також можуть бути модифіковані для включення пристрою керування потоком матеріалу для забезпечення точного дозування матеріалу.

Ці аксесуари особливо корисні в додатках, які включають:

• Кормороздавачі
• Дозування матеріалу
• Завантаження вантажівок і / або залізничних вагонів
• Крапельний потік
• Операції зважування
• Дозування інгредієнтів
• Підтримання витрати

Впровадження засобів управління потоком матеріалу та аксесуарів може призвести до підвищення точності завдяки точним розрахункам ваги партії, незалежно від того, чи наповнюються невеликі мішки та/або контейнери або при заповненні вантажівок на вагах. Інші переваги включають скорочення часу заповнення між робочими процесами та контроль потоку при роботі з легкозаймистими матеріалами, які повинні швидко заповнюватися.

1. РЕГУЛЬОВАНИЙ ЗМІННИЙ ПОЗИЦІОНЕР (AVP- Adjustable Variable Positioner) //Air cylinder with AVP

Найбільш часто використовуваним і настроюваним вузлом управління потоком матеріалу є AVP, через це він є найбільш універсальним варіантом для управління потоком матеріалу. На відміну від інших варіантів, AVP може контролювати потік як при відкритті, так і при закритті. AVP - це надзвичайно економний варіант, що забезпечує високоточне позиціонування до 0,2 мм.

Регульований змінний позиціонер (AVP)

Кількість проміжних положень визначається кількістю магнітних герконов, встановлених на пневматичному) приводі. Кількість проміжних положень AVP обмежена тільки розміром магнітного геркона, доступним простором вздовж стяжок пневмопривода і забезпеченням того, щоб діапазони спрацьовування магнітних герконов не перекривалися. Для AVP потрібно програмований логічний контролер (ПЛК).

2. ПОЗІЦИОНЕР З НЕСКІНЧЕННИМ РЕГУЛЮВАННЯМ (IVP-infinite variable positioner)

Позіционер з нескінченною регулюванням (IVP)

На відміну від інших варіантів управління потоком матеріалу, позиціонер IVP (Infinite Variable Positions - Нескінченну кількість варіантів позицій) дозволяє повністю контролювати змінне позиціонування, як при відкритті, так і при закритті. IVP ретранслює зворотний зв'язок по положенню леза засувки по всій довжині ходу леза, використовуючи датчик з лінійним виходом. Ключовою перевагою можливості негайного зворотного зв'язку IVP є можливість переміщення засувки в будь-яке положення в будь-який час.

Блок управління або ПЛК використовується для управління шиберним затвором, яким можна керувати вручну на клапані або синхронізувати з ПЛК для автоматизації операцій. Змінні положення IVP регулюються за допомогою технології, відмінної від інших вузлів керування потоком матеріалу.

Загальні застосування для IVP - це ті, в яких точність потоку матеріалу повинна бути найбільш точною. У цих випадках дуже важливо досягти точної ваги мішка або контейнера, так як невелика його частина може дорого обійтися компанії.

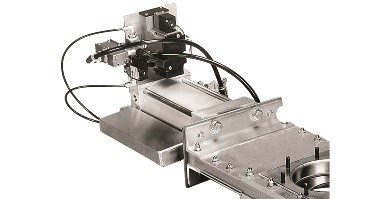

3. ЗМІННЕ ПОЛОЖЕННЯ ВІДКРИТТЯ (VPO) // Variable Position Open (VPO) or Variable Position Closed (VPC)

Відкрита змінна позиція (VPO) або закрита змінна позиція (VPC)

У конфігурації VPO шиберний затвор можуть починатися з закритого положення, переходити в змінну положення під час ходу відкриття, потім повертатися в повністю закрите положення або продовжувати рух у повністю відкрите положення. VPO не має зворотної сумісності. Якщо стулка знаходиться в повністю відкритому положенні, вона не може бути переведена в змінну положення при закритті. Спочатку його необхідно повернути в повністю закрите положення, перш ніж він зможе знову відкритися в змінну положення. При необхідності VPO також допускає традиційне спрацьовування від повного відкриття до повного закриття і навпаки. VPO корисний у тих випадках, коли потрібний вимір крапельної витрати.

4. ВІДКРИТО РЕГУЛОВАНЕ ЗМІННЕ ПОЛОЖЕННЯ (CVPO - Control Variable Position Open)

Модифікація CVPO ідеальна для в додатках, в яких необхідно повністю обмежити відкрите положення, щоб уникнути переповнень («захлебування») нижче по ходу вивантаження. В кінці корпусу циліндра на самому пневмоциліндре в модифікації CVPO є стержень з різьбою. Резьбовий стержень можна відрегулювати вручну, щоб обмежити ход відкривання лезвії. При використанні опції CVPO повністю відкрите положення лопасти клапана стає заданим положенням, встановленим стержнем з різьбою.

CVPO використовується тільки в додатках, де клієнту необхідно обмежити ход відкриття. Із-за того, що управління потоком матеріалу здійснюється вручну, зміни відбуваються нечасто.

5. ПЕРЕМЕННОЕ ЗАКРЫТОЕ ПОЛОЖЕНИЕ (VPC - . Variable Position Closed)

У конфігурації VPC леза шиберної засувки можуть перебувати у відкритому положенні, рухатися в змінне положення при закритті, потім повертатися повністю відкрите положення або продовжуватися до повністю закритого положення. Як і конфігурація VPO, VPC немає зворотної сумісності. Якщо лезо затвора знаходиться у повністю закритому положенні, він не може бути приведений у регульоване положення під час відкриття. Спочатку він повинен бути приведений в дію назад у повністю відкрите положення, перш ніж його можна буде повторно включити до регульованого положення. VPC також допускає традиційне спрацювання від повного відкриття до повного закриття та навпаки. Це ще один пристрій керування потоком, який корисний при вимірі краплинної витрати.

6. ВУЗОЛ В ЗБОРІ: Змінне положення відкрито — змінне положення закрито в зборі (VPO-VPC - Variable Position Open – Variable Position Closed Assembly)

Конфігурація VPO-VPC використовується в програмах, які вимагають контролю відкритих і закритих положень леза для досягнення крапельної подачі матеріалу. Цей вузол поєднує в собі аспекти керування VPO та VPC, щоб забезпечити ручне регулювання проміжного положення леза за допомогою соленоїдів повітряного керування та пневматичного вимикача.

7. ПНЕВМОЦИЛІНДР ПОДВІЙНОЇ ДІЇ (Two-Stage Air Cylinder).

Пневмоциліндр подвійної дії розроблений з магнітним поршнем для розміщення магнітних перемикачів для індикації положення. Комбінований циліндр, який найбільше підходить для застосувань, у яких лезо має зупинятися в одному і тому ж проміжному положенні кожного разу, забезпечує позиціонування леза в трьох положеннях: лезо відкрите, лезо частково відкрите та лезо закрите. Пневмоциліндр подвійної дії зазвичай використовуються з тристоронніми перемикачами, у яких хід має бути точним, щоб відповідати середньому положенню.

Виробники шиберних затворів можуть допомогти в оцінці того, які варіанти контролю потоку матеріалу найкраще підходять для вашого конкретного застосування. Необхідно оцінити багато деталей, щоб визначити найкращий варіант, включаючи характеристики матеріалів, які обробляються, і розташування елементів керування затворами в системі.

Austin Anderson, content marketing manager, Vortex Global USA | Apr 21, 2021
