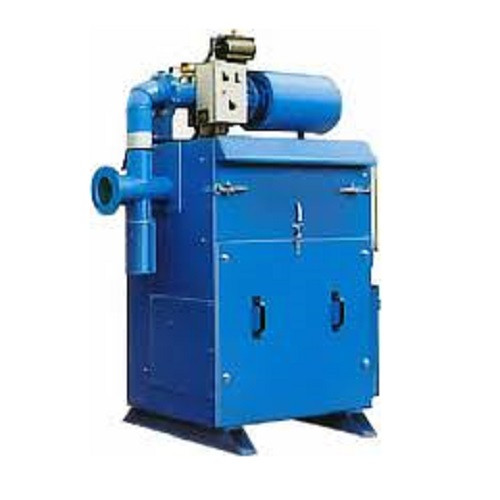

Стаціонарна вакуумна установка, серія KS
- Під замовлення
- Код: 47
від 1 242 340 ₴
- +380 (67) 751-62-02технічний відділ
Вакуумні агрегати серії KS знайшли найбільш широке застосування в централізованих системах вакуумного пилоприбирання та збору просипів у промислових цехах у різних галузях.
Вакуумні установки серії KS потужні і надійні, застосовуються для створення стаціонарної вакуумної системи пилоприбирання та збору просипів матеріалу в промислових цехах.
Одна або декілька вакуумних установок KS у комбінації з фільтр-сепаратором Wieland та стаціонарним трубопроводом з рознесеними в просторі точками підключення гнучких шлангів, створюють сучасну систему вакуумного збору просипів матеріалу різної фракції та насипної щільності, з розширеними можливостями.
Довжина однієї гілки вакуумного трубопроводу може досягати 250 метрів, таку відстань дозволяє дотягнутися в найбільш віддалені та важкодоступні ділянки виробництва.
Завдяки великій витраті повітря до 5040 м³/год і високому вакууму 500 mbar, вакуумні установки серії KS дозволяють проводити очисні роботи на великих ділянках одночасно кількома операторами, з великою кількістю збираємого матеріалу в найважчих умовах.
ОСОБЛИВОСТІ КОНСТРУКЦІЇ МОДЕЛІ KS:
- Потужність приводу від 22 кВт до 90 кВт
- Дальність всмоктування до 250 м
- Забезпечення збору матеріалу до 20 м³/год в самій віддаленій точці
- Ступінь очищення повітря до 99,8%
- Залишкова концентрація пилу після захисного фільтра - 1,3 мг/м³
- Рішення будь-яких завдань по збору просипів
- Повернення зібраного матеріалу назад в технологічний процес, з вивантаженням в приймальний бункер або на конвеєр
- Виконання ATEX для вибухонебезпечних виробництв
Найбільшу увагу приділено створенню надійної та ефективної системи захисту від вибуху під час пилоприбирання, що дозволило застосовувати вакуумну установку KS на підприємствах, де приділяються особливі вимоги до захисту від вибуху та пожежної безпеки.

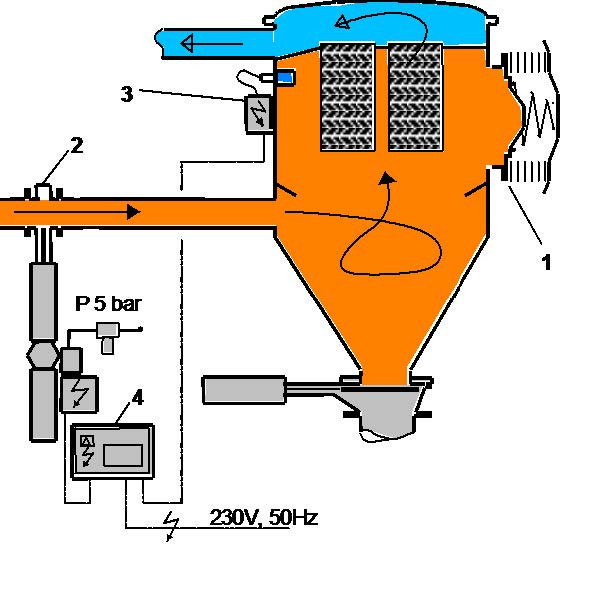

Клапан скидання надлишкового тиску EVN.

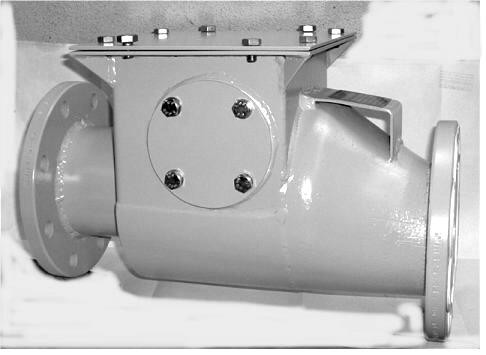

Знижує максимальний тиск вибуху всередині фільтр-сепаратора до 0,3 - 0,8 бар, відповідно до вимог стандарту захисту від вибуху ATEX 95 та відповідно до норм VDI 3673 "Скидання надлишкового тиску вибуху пилоповітряних сумішей".Швидкодіючий зсувний затвор або клапан вибухозахисту, тип RK
При вибуху у фільтрі-сепараторі утворюється надлишковий тиск, який змінює напрямок руху потоку у зворотному напрямку. У цій ситуації клапан закривається і поширення вибухової хвилі переривається.

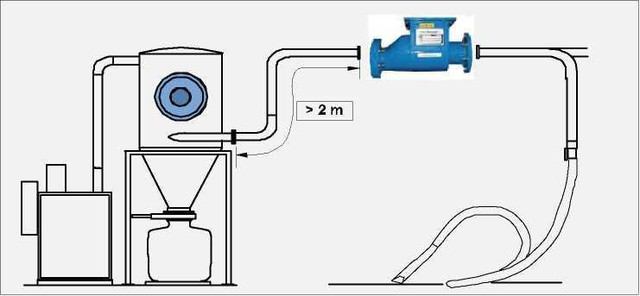

Місце встановлення
Клапан ставиться в розрив герметично змонтованої вакуумної магістралі, оснащеної клапаном скидання надлишкового тиску, і запобігає поширенню полум'я та вибухової хвилі від фільтр-сепаратора магістральним вакуумним трубопроводом.

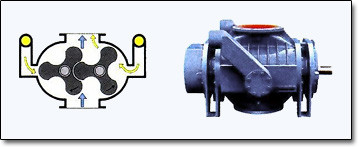

Ротаційний вакуумний насос "Wieland" дозволяє досягати високих значень витрати повітря і вакууму до 900 мбар.
Ефективність проведення робіт пилоприбирання та можливість роботи кількома операторами забезпечується за рахунок застосування трилопатевих ротаційних вакуумних насосів з приводною потужністю від 22 до 90 кВт, що дозволяє уникнути заторів та відкладень у стаціонарних вакуумних трубопроводах.Технічні параметри | Од. виміру | KS-220 | KS-300 | KS-370 | KS-450 | KS-550 | KS-750 | KS-900 | HSA-550 | HSA-750 | HSA-900 |
Макс. витрата повітря | м3 | 1355 | 1730 | 2190 | 2540 | 3050 | 4290 | 5040 | 2030 | 2670 | 3390 |
Макс. вакуум | мбар | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 800 | 800 | 800 |
Споживна потужність | кВт | 22 | 30 | 37 | 45 | 55 | 75 | 90 | 55 | 75 | 90 |
Робоча напруга | В | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
Захист по струму (Мін./Макс.) | А | 50/63 | 63/80 | 80/100 | 100/125 | 125/160 | 160/200 | 200/250 | 125/160 | 160/200 | 200/250 |
Рівень шуму | дБ (А) | 75 | 78 | 78 | 79 | 79 | 79 | 79 | 79 | 79 | 79 |
Площа захисного фільтра | м2 | 10 | 10 | 10 | 10 | 20 | 20 | 20 | 20 | 20 | 20 |
Клас захисту гол. двигуна | IP | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
Клас захисту пульта управління | IP | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 |
Вага, приблизно. | кг | 900 | 1000 | 1060 | 1160 | 2200 | 2350 | 2700 | 2150 | 2230 | 2440 |
Габаритні розміри (мм) | ДхШхВ | 1480х1250х1840 | 1480х1250х1840 | 1480х1250х1840 | 1480х1250х1840 | 2150х1764х2239 | 2150х1764х2239 | 2150х1764х2239 | 2150х1764х2239 | 2150х1764х2239 | 2150х1764х2239 |
Основні | |
---|---|
Виробник | Wieland Lufttechnik |
Гарантійний термін | 24 міс |
Країна виробник | Німеччина |
Тип живлення | Мережа 380 В |
- Ціна: від 1 242 340 ₴
