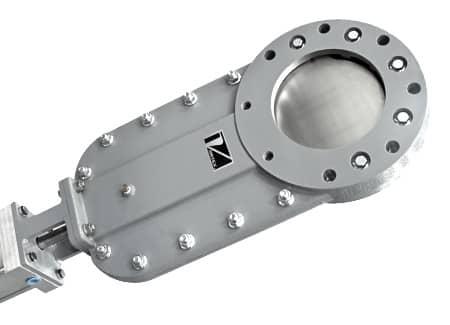

Шиберний затвор Vortex Titan Pressure Valve DN 50
- В наявності
- Оптом і в роздріб
- Код: TPV50_Titan Series
від 198 990 ₴
Показати оптові ціни- +380 (67) 751-62-02технічний відділ
Шиберний затвор Vortex® Titan Pressure Valve™ для гравітаційного потоку або для пневматичного транспортування під високим тиском або вакуумом
Унікальна лопать затвора Titan Pressure Valve, що "піднімається", призначена для герметичного закривання в торцевому сідлі. Це забезпечує герметичне ущільнення за високих тисків і надійну ізоляцію матеріалу.
Ідеальне застосування: експлуатація за високих температур і/або підвищеного тиску під час роботи з високоабразивними сухими сипучими матеріалами. Клапан Vortex® Titan Pressure Valve™ часто замінює дефектні шиберні затвори і дискові затвори, що використовуються в таких умовах.
Ключові особливості
- Змінний ущільнювальний сальник для технічного обслуговування на лінії
- Підпружинені напрямні леза для надійного закриття затвора
- Повітряний зазор між корпусом клапана і приводом для зниження теплопередачі в циліндр
- Скошене лезо запобігає набиванню матеріалу в торцеве сідло
- Можливість перемикання в рухомому потоці матеріалів
- Надійна герметична ізоляція матеріалів і пилу від викидів через закритий патрубок (патрубки) і в атмосферу
- Лопать і сідла виготовлені з нержавіючої сталі 440 C (твердість за шкалою Rockwell 60 C)
- Корпус із ковкого чавуну для забезпечення безпеки персоналу під час роботи в умовах високих температур
- Для забезпечення термостійкості в конструкції не використовуються еластомери або полімери
- Вузький профіль для застосування в обмеженому просторі

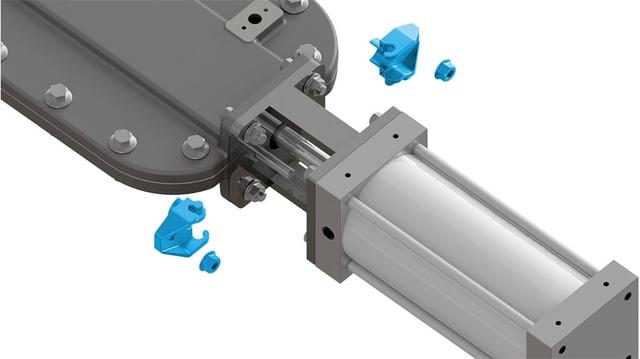

Змінний ущільнювальний сальник для поточного обслуговування |

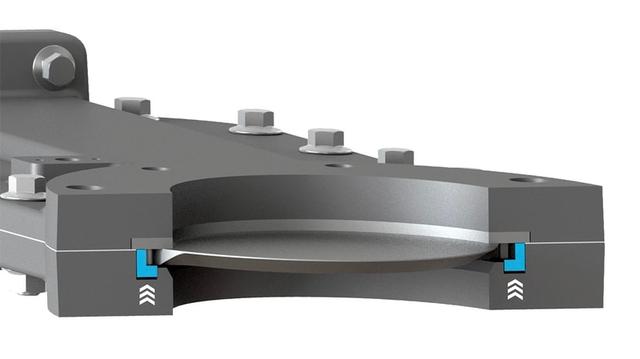

Подпружиненные направляющие лезвия для надежного запирания затвора |

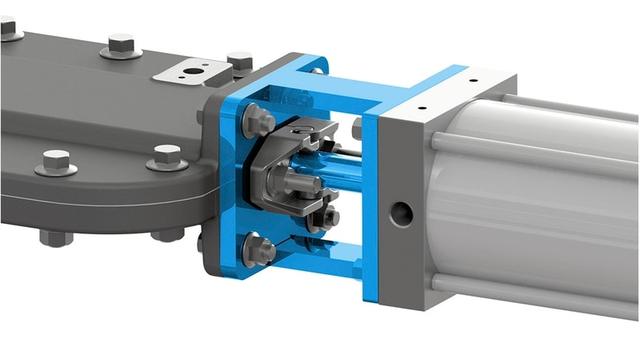

Повітряний зазор між корпусом клапана і приводом для зменшення теплопередачі в циліндр |

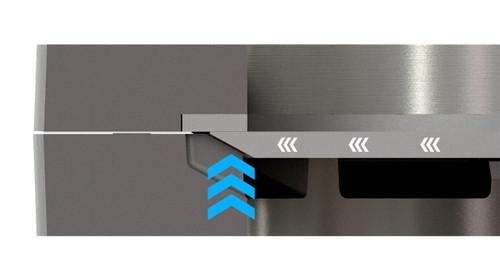

Скошене лезо запобігає забиванню матеріалом торцевого сідла |
Технічна специфікація, модель № TPVXX
Тип транспортування | Гравітаційний потік і пневматичне транспортування під тиском або у вакуумі. Залежно від розміру затвора може витримувати перепад тиску 100 psig | 6.9 bar | 0,69 МПа. Може використовуватись у вакуумно-напірних системах. |
Оброблювані матеріали | Важкі та/або абразивні сухі сипучі матеріали |
Типорозмір | 50 - 305 мм Зв'яжіться з нами для отримання інформації про нестандартні розміри |
Вхід & Вихід | Доступні круглі розміри |
Габаритна висота | 50-75 мм |
Вага | 20 - 115 кг |
Варіанти фланців | ANSI #125/150, DIN PN10 |
Температура матеріалу | 350 °С |
Конструкція корпуса / рами | Литий чавун |
Контакт із матеріалом | Нержавіюча сталь 440°C (твердість за Роквеллом 60 C) і ковкий чавун |
Конструкція седла | Нержавіюча сталь 440°C (твердість за Роквеллом 60 C) |
Привід/активатор | Пневмоциліндр подвійної дії |
Позиціонування | Магнітні геркони, безконтактні або механічні кінцеві вимикачі |
Керування потоком | AVP див. докладніше. |
Відповідність | ATEX зона 20 (внутрішня), ATEX зона 21 (зовнішня), FDA |
СИЛА ПОРІВНЯННЯ: Vortex® Orifice Gate™ проти альтернатив.
- У багатьох альтернативних шиберних і поворотних затворах використовуються ущільнення, які безпосередньо піддаються впливу потоку матеріалу. Такі ущільнення швидко стираються або відриваються в процесі експлуатації. Цей недолік сприяє витоку матеріалів і пилу через затвор в атмосферу, на додаток до проблем приведення в дію і деяких інших проблем технічного обслуговування. Для вирішення цих проблем напірний клапан Vortex® Titan Pressure Valve™ розроблено без ущільнень із полімерних еластомерів. Це гарантує, що ущільнення затвора не буде порушено під впливом екстремального тиску, температури або абразивного зносу. Така конструкція забезпечує надійне ущільнення затвора за рідкісного технічного обслуговування.
- Багато альтернативних шиберних засувок забивають матеріали в торцеве ущільнення, що перешкоджає герметичному закриттю. Це сприяє витоку матеріалу через клапан, може призвести до пошкодження лопаті та викликати інші проблеми спрацьовування. Під час закриття затвора рухома лопать напірного клапана Titan "піднімається" вгору в сідло, а не в торцеве ущільнення, тож матеріали, які залишилися на передньому краї лопаті, можуть випасти в технологічну лінію нижче, а не упаковуватися в торцеве ущільнення. Така конструкція забезпечує краще ущільнення матеріалів і пилу в умовах високого тиску.
- Обертовий диск поворотного затвора безпосередньо піддається впливу потоку матеріалу, що призводить до зносу самого диска. Крім того, незахищений диск порушує тиск у лінії транспортування і перешкоджає потоку матеріалу під час проходження через клапан, що може спричинити закупорку лінії та інші проблеми, пов'язані з технічним обслуговуванням. Для вирішення цих проблем, коли шиберний затвор Titan Pressure Valve відкритий, його рухома лопать втоплена, щоб створити безперешкодний отвір, який підтримує тиск у конвеєрній лінії та забезпечує безперешкодний рух матеріалу.
- У системах високого тиску обов'язковий вузол продувки клапана Titan Pressure Valve необхідний для запобігання проникненню дрібних матеріалів у потік і в корпус клапана.
Основні | |
---|---|
Виробник | Vortex |
Країна виробник | США |
Вид затвора | Плоский відкатний |
Запірний орган | Однодисковий |
Умовний прохід | 50 мм |
Робоче середовище | Повітря, Газоподібне середовище, Неагресивна середа, Агресивне середовище |
Тип приєднання | Фланцеве |
Мінімальна робоча температура | -20 град. |
Максимальна робоча температура | 300 град. |
Мінімальний робочий тиск | 2 бар |
Максимальний робочий тиск | 7 бар |
Клас герметичності | А |
Матеріал корпусу | Чавун |
Покриття | Нержавіюча сталь |
Спосіб монтажу | Горизонтальний/вертикальний |
Привід | Пневматичний |
Вага | 20 кг |
Гарантійний термін | 12 міс |
- Ціна: від 198 990 ₴
