Аерожолоб Vortex® Aero-Slide
- В наявності
- Оптом і в роздріб
- Код: Aero-Slide Conveyor
від 151 410 ₴
Показати оптові ціни- +380 (67) 751-62-02технічний відділ

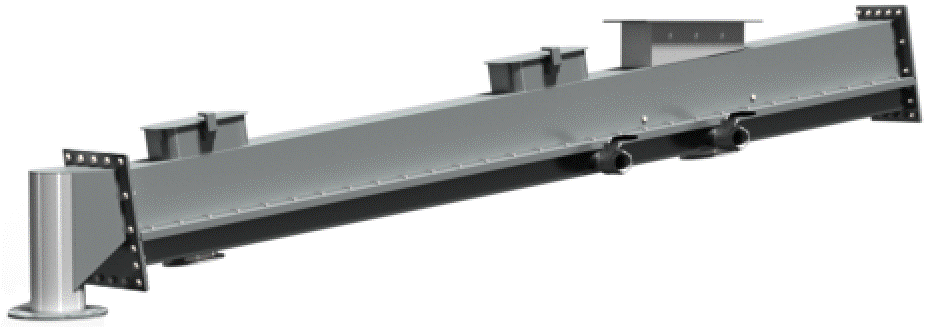

Повітряно-гравітаційний конвеєр Vortex® Aero-Slide™
Аерогравітаційний конвеєр Vortex® Aero-Slide™ (Аерогравітаційний жолоб) складається з конвеєрної лінії прямокутної форми, яка горизонтально розділена повітропроникним пористим середовищем для створення верхньої та нижньої камери.
ЗАСТОСУВАННЯ: для стимулювання потоку матеріалу конвеєр Aero-Slide встановлюється з невеликим нахилом вниз – зазвичай 6-8 ° від горизонталі. Залежно від насипної щільності та інших характеристик матеріалу для різних матеріалів можуть знадобитися різні кути ковзання (2-16 ° від горизонталі). Зв'яжіться з нами, щоб обговорити варіанти.
Довжина конвеєра може змінюватись в залежності від відстані передачі, необхідного для конкретного застосування. Конвеєри Aero-Slide виготовляються секціями довжиною 3 м. Також можуть бути виготовлені короткі секції, що відповідають точній довжині. Зв'яжіться з нами, щоб обговорити варіанти індивідуального розміру.
У верхній камері оброблювані матеріали переміщаються по «аерозольному мастилу» над пористою повітропроникною перегородкою.
Через нижню камеру вентилятор або повітродувка нагнітає сухе повітря під низьким тиском - 0,069 бар | 6,9 кПа. Стиснене технічне повітря із заводської системи може містити вологу та/або олію, які можуть змішуватися з матеріалами та створювати засмічення в пористому середовищі повітропроникної перегородкою
Коли повітря нагнітається в нижню камеру, воно проникає вгору через повітропроникну пористу перегородку. При врівноважуванні силою тяжкості повітряно-гравітаційний конвеєр [Pneumatic Airslide] використовує закони фізики, для псевдо зрідження/аерації матеріалів, що обробляються, коли вони рухаються вниз по потоку через верхню камеру. Як тільки матеріали переміщуються вниз потоком, надлишок повітря випускається через системний бункер або фільтр.
ОСОБЛИВОСТІ КОНСТРУКЦІЇ МОДЕЛІ:
- Технологічні вікна для перевірки наявності продукту в нижній повітряній камері та технічного обслуговування. Кожна секція конвеєра має очисні люки, розташовані вздовж дна нижньої повітряної камери.
- Аеруюча тканина для аерожелобів запобігає попаданню матеріалу всередину конвеєра
- Вхідні порти з кульовими клапанами для підключення та регулювання кількості повітря, що нагнітається в систему повітряно-гравітаційного транспортування. Кожна секція конвеєра має впускні отвори, розташовані збоку від нижньої повітряної камери
- Декілька варіантів конструкційного матеріалу повітропроникної перегородки в залежності від галузі застосування та характеристик матеріалу
- Оглядові вікна для оперативного контролю. Кожна секція конвеєра має оглядове вікно, розташоване вздовж верхньої частини верхньої камери
- Може мати нескінченну довжину залежно від доступного вільного простору
- Просте встановлення та низькі вимоги до обслуговування
- Відсутність рухомих частин – безпека оператора, зниження зносу та збільшення терміну служби
- Низьке енергоспоживання завдяки використанню одного джерела живлення (електрика для живлення вентилятора або повітродувки, не потрібна подача повітря для установки)

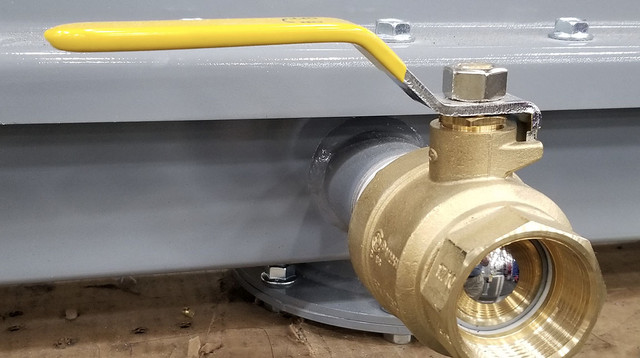

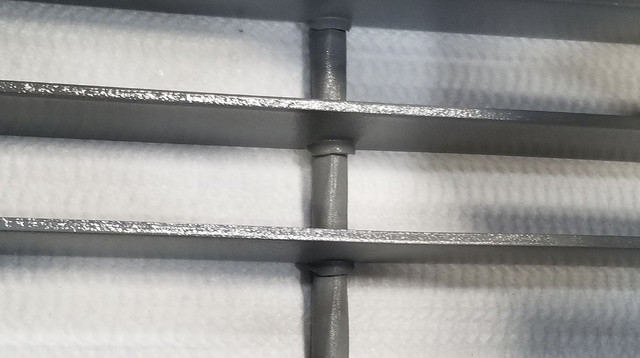

Повітропроникна перегородка підтримується міцними сталевими гратами. | Кульові крани для підключення та регулювання кількості повітря, що нагнітається в систему повітряно-гравітаційного транспортування. Кожна секція конвеєра має впускні крани, що розташовані збоку від нижньої повітряної камери |

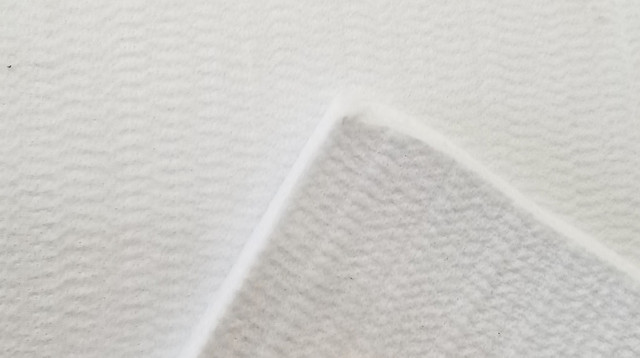

Ущільнення захищені серією дефлекторів та фіксаторів для зменшення зносу та продовження терміну служби | Аеруюча тканина для аерожелоба запобігає попаданню матеріалу всередину конвеєра |
СИЛА ПОРІВНЯННЯ
Аэрожелоб Vortex Aero-Slide в порівнянні с альтернативами
• Альтернативні повітряно-гравітаційні конвеєри, що пропонуються промисловістю, включають ткану основу. Основним недоліком тканих матеріалів є те, що їх можна легко розплутати, розрізати, виконати в них дірки або іншим чином пошкодити. Це призводить до частих і дорогих простоїв для заміни носія. Щоб вирішити цю проблему з довговічністю, в конвеєрі Vortex Aero-Slide Conveyor як стандарт використовується голкопробивна поліефірна тканина. Також можливе використання наступних матеріалів для повітропроникної перегородки з нержавіючої сталі 304 або 316L, пористий камінь, пластик. *Зверніться до нас, щоб обговорити варіанти індивідуального виготовлення.
• Альтернативні самопливні конвеєри, пропоновані промисловістю, включають поперечні стрижні або металеві екрани під пористою повітропроникною перегородкою, щоб надати їй додаткову структуру і опору. Часто зазор між поперечками занадто великий, або металеві екрани просто занадто хисткі, щоб витримати вагу матеріалів, що обробляються. У будь-якому випадку пористий матеріал почне провисати і створювати «мертві зони», де сипучі матеріали застрягають уздовж конвеєра. Це створює неефективність транспортування матеріалу. Для покращення підтримки руху середовища в конвеєрі Vortex Aero-Slide є міцні сталеві грати під пористим середовищем. Решітка має розташовані на рівній відстані один від одного поперечні стрижні, що перетинаються, які проходять вздовж і поперек пористого середовища.
• На кінцях кожної секції аерожелоба із системою аерації фіксатори повітропроникної перегородки забезпечують надійну фіксацію пористого матеріалу. Альтернативні повітряно-гравітаційні конвеєри, що пропонуються промисловістю, використовують заклепки для кріплення тримачів перегородки аерожелоба. Згодом висувні заклепки мають тенденцію зношуватися та ламатися, створюючи проблеми з повітроводом усередині конвеєра. Натомість для додаткової міцності в конвеєрі Vortex Aero-Slide Conveyor використовуються болти для кріплення повітропроникної перегородки..
ДОДАТКОВІ РЕКОМЕНДАЦІЇ:
• Зовнішня установка або розміщення всередині приміщень без постійної температури: перепади температури протягом ночі можуть призвести до утворення конденсату всередині конвеєра. Якщо матеріали переміщаються конвеєром до зникнення конденсату, волога може змішуватися з сухими сипучими твердими матеріалами і створювати засмічення в пористому середовищі; або вологі матеріали можуть затвердіти та заблокувати конвеєр.
• Для правильної роботи пористе середовище повітропроникної перегородки аеро-гравітаційного конвеєри має бути однорідним і охоплювати всю довжину та ширину конвеєра Aero-Slide. В іншому випадку матеріали можуть просочуватися в нижню камеру та порушувати процес аерації, що знижує ефективність транспортування.
• Як правило, конвеєри Aero-Slide встановлюються з нахилом донизу 6-8° від горизонталі. Залежно від насипної густини та інших характеристик матеріалу для різних матеріалів можуть знадобитися різні кути ковзання (2–16° від горизонталі). Зв'яжіться з нами, щоб обговорити варіанти.
• Довжина конвеєра може змінюватись в залежності від відстані передачі, необхідної для конкретного застосування. Конвеєри Aero-Slide виготовляються секціями довжиною 3 м. Також можуть бути виготовлені короткі секції, що відповідають точній довжині. Зв'яжіться з нами, щоб обговорити варіанти індивідуального розміру.
• Вологість матеріалу повинна бути < 1% В іншому випадку матеріали можуть бути занадто важкими для переміщення та/або можуть затвердіти всередині конвеєра, що призведе до блокування. При підвищеній вологості матеріалу особливу увагу приділяють формування аеруючого «мастила», за рахунок більш високого тиску, а також створення рівномірного гідравлічного опору пористої перегородки, *Зв'яжіться з нами, щоб обговорити варіанти для ваших умов.
Основні | |
---|---|
Виробник | Vortex |
Країна виробник | США |
Технічні характеристики | |
Сполучний фланець [DN] | Стандартні фланці, ANSI, DIN, JIS, * Дістуни нестандартні фланці |
Оброблювані матеріали | Легкі, сухі сипучі тверді порошки, що піддаються псевдозрідженню |
Стандартні розміри [прохід] [mm] | 150 – 400 |
Матеріал повітропроникної перегородки | Пластик, Пористий камінь, Нержавіюча сталь 304 або 316L |
Тип аерації | Сухий, без вмісту олії очищене повітря |
Тип транспортування матеріалу | Повітряно-гравітаційне транспортування при низькому тиску |
Вологість матеріалу, що транспортується. | < 1% |
Розмір фракції (частини) [mm] | * Зв'яжіться з нами, щоб обговорити тип вашого матеріалу, ≤ 0.297 mm |
Довжина секції конвеєра [m] | 3 |
Кут нахилу конвеєра | 6-8° від горизонталі, 2–16° від горизонталі |
Опорна решітка повітропроникної перегородки | Вуглеродиста сталь A36, Нержавіюча сталь 304 або 316L |
Рекомендований тиск повітря [bar] | 0.069 |
- Ціна: від 151 410 ₴
