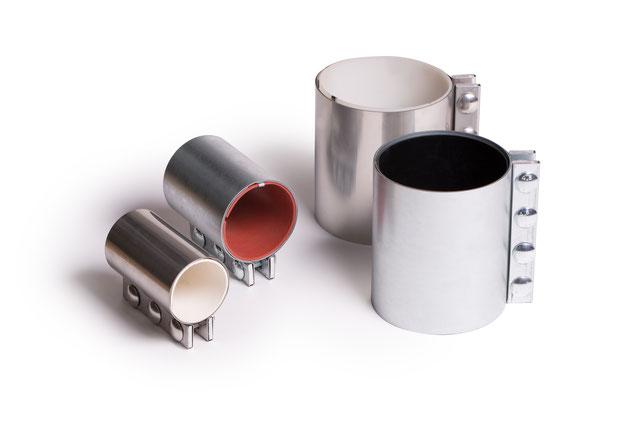

DKS посилена затискна муфта

З'єднувальна трубна муфта DKS_посилене вироблення (pipe coupling), унікальні недорогі муфти для з'єднання або ремонту труб і трубопроводових мереж.

Доступні майже всі розміри: зовнішній діаметр труби 25,4–508,0 мм або інші проміжні розміри.

Загальна довжина від 101,6 мм (з 2 затискними гвинтами) до 304,8 мм (з 6 затискними гвинтами), велика довжина за запитом.

Сила порівняння. Затискні муфти DKS обладнані міцним корпусом (оцинкована сталь або неіржавка сталь) у поєднанні з внутрішньою манжетою й ущільненням, що дає змогу мати однакову силу стиснення за периметром муфти.

Особливості конструкції:

Зовнішня оболонка та клемна колодка:

Унікальна конструкція цих деталей, повністю з'єднаних із внутрішньою манжетою й ущільненням, створює синхронне самодійне ущільнення під час закритого з'єднання. Зовнішня оболонка виготовляється з корозійностійкої, гальванізованої, холоднокатаної сталі, неіржавкої сталі, алюмінію або інших доступних металів. Міцна клемна колодка виготовлена зі сталі з гальванічним покриттям. Рівномірне сприятливе ущільнення забезпечується принципом стиснення. Утримувальні шайби не потрібні.

Принцип синхронного стиснення.

Після затягування болтів зовнішня оболонка стягується важкими клемними колодками. Тепер однаковий тиск створюється на всій поверхні внутрішньої втулки та нерухомого ущільнення. Завдяки рівномірному стисненню ущільнювальні зубці «зливаються» один з одним, забезпечуючи у такий спосіб ідеальне ущільнення. Якщо трубна муфта DKS встановлена правильно, вона буде герметичною й чудово працюватиме з всмоктувальними пристроями або пневматичними системами з низьким тиском.

Внутрішня манжета й ущільнення.

Зубці з точним нарізуванням — важливий чинник у принципі конструкції, а саме застосунок рівного тиску по всьому колу труби для досягнення повного ущільнення. Крім того, досягається додаткова жорсткість... труби або трубопровідні мережі без опори зберігають свою стійкість. Зубці з точним нарізуванням забезпечують ідеальне ущільнення для всмоктувальних і напірних систем. Стандартне ущільнення виготовлене з  черного neoprene; Однак також доступні ущільнення з білого neoprene/PTFE/VITON/NBR/SBR та інші ущільнювальні матеріали.

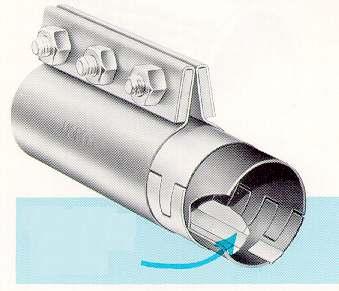

DKS — муфти зі статичною провідністю.

Смуги заземлення часто використовуються в пневматичних конвеєрних системах. Смуги заземлення забезпечують відведення статичної електрики на підлогу системи... без додаткових витрат і спеціальних ущільнень.

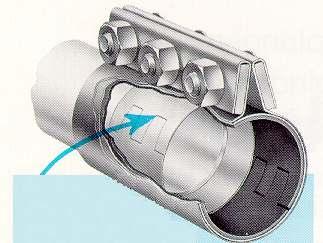

Захист ущільнень. Ущільнення з неіржавкої сталі.

Захисні кожухи з неіржавкої сталі доступні для всіх муфт. Вони варті недорого... і заощаджують багато грошей, запобігаючи зносу прокладки та засміченню труби. Якщо з'єднання труб мають дефекти, захисний пристрій запобігає зношуванню, викликаному зносом матеріалів або роботі вакуумної системи.



Метод трубного з'єднання з використанням pipe coupling DKS.

	Очистьте> місце з'єднання від бруду, пластівців, задирок або жиру та надягніть муфту на кінець труби.
	З'єднайте труби встик і надіньте муфту на центр з'єднання.
	Рівномірно затягніть болти затискних планок, поки вони не зіткнуться один з одним. Відповідний момент затягування болтів забезпечує надійне та рівномірне компресійне з'єднання.

Оригінальні трубні муфти DKS доступні зі складу для всіх діаметрів і розмірів ущільнення.
